Waarom lasplaten essentieel zijn voor spoorstabiliteit?

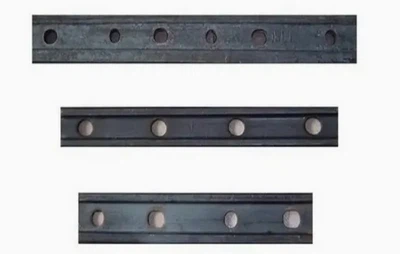

A railvis bord is een structurele connector die is ontworpen om railuiteinden te stabiliseren door de uitlijning en het vermogen om de lasten te delen- te behouden waar twee rails elkaar mechanisch ontmoeten. Het vermindert impactstress en gewrichtsdegradatie.GNEE RAILbiedt lasplaten voor de DIN536 A--serie en QU-kraanrails, UIC50–UIC60, GB lichte en zware rails, JIS-rails, AS1085-profielen, BS11-normen en AREMA/ASCE-rails, ondersteund door services voor het matchen van bout-kwaliteit.

Waarom lasplaten essentieel zijn voor spoorstabiliteit?

Lasplaten zijn essentieel voor de stabiliteit van spoorlijnen, omdat ze de railuiteinden veilig met elkaar verbinden, waardoor de uitlijning, het niveau en de spoorbreedte behouden blijven, waardoor ontsporingen worden voorkomen. Door ze aan elkaar te bevestigen, verdelen ze de zware wielbelastingen, verminderen ze trillingen en maken ze uitzetting/krimping mogelijk, waardoor de structurele integriteit en een soepeler, veiliger rijgedrag worden gegarandeerd.

De belangrijkste redenen voor hun noodzaak voor spoorstabiliteit zijn onder meer:

• Structurele continuïteit:Lasplaten zorgen ervoor dat de twee uiteinden van verbonden rails goed uitgelijnd blijven in zowel horizontale (maat) als verticale (waterpas) vlakken.

• Belastingsverdeling:Ze fungeren als een brug en brengen de zware dynamische belastingen van de ene rail naar de andere over, waardoor de spanning op individuele dwarsliggers en rails wordt verminderd.

• Verkeerde uitlijning voorkomen:Door de railuiteinden bij elkaar te houden, voorkomen ze een zijdelingse en verticale verkeerde uitlijning die tot ontsporingen zou kunnen leiden.

• Uitzetting en samentrekking:Ze zijn ontworpen om het uitzetten en inkrimpen van rails als gevolg van temperatuurveranderingen mogelijk te maken, terwijl ze toch een stabiele verbinding behouden.

• Onderhoud verminderen:Door de verbinding vast te zetten, verminderen lasplaten de impactkrachten op de dwarsliggersteun, waardoor de levensduur van het spoor wordt verlengd en de onderhoudskosten worden verlaagd.

• Ondersteuning voor signalering:Lasplaten zijn cruciaal voor het behoud van een goede elektrische isolatie van signaleringssystemen, cruciaal voor veilig treinverkeer.

Ze zijn doorgaans gemaakt van hoogwaardig-staal of nodulair gietijzer om deze intense, herhaalde en dynamische spanningen te kunnen weerstaan.

Wat zijn de afmetingen van de railverbindingsbalk?

Railverbindingsstaven (of lasplaten) worden doorgaans geleverd in standaardlengtes van 24 inch (4 gaten) of 36 inch (6 gaten) voor hoofdrails, met specifieke gatafstanden (bijv. 6" × 6" × 7 – 1/8"), op maat gemaakt voor railsecties zoals 115RE, 132RE of UIC60. Gewichten variëren van 17 kg tot meer dan 26 kg, afhankelijk van het gewicht en de lengte van de rail.

Belangrijkste maten en specificaties

• Standaard lengtes:Staven met 4 gaten zijn doorgaans 24 inch (circa. 610 mm) en staven met 6 gaten zijn 36 inch (circa . 914 mm).

• Gatenconfiguratie:Ovale of ronde gaten, vaak op een afstand van 6" × 6" × 7 – 1/8" voor rails van 115-132 lb.

Common Rail-typen en -formaten:

• 115RE/119RE: 4 of 6 gaten, 24" of 36" lengte.

• 132RE/136RE: 4 of 6 gaten, 24" of 36" lengte.

• UIC54/UIC60: Veel gebruikt in internationale normen, vaak lengtes van meer dan 600 mm.

• Kraanrails (QU70/80): Speciaal ontworpen, met lengtes van ongeveer 760 mm - 800 mm.

Materiaal:Meestal gemaakt van hoge- staalsoorten zoals 45#, 50# of 55#.

Belangrijkste metingen

• Hoogte staaf:Ongeveer . 5-1/16" voor 115-132RE, ontworpen om veilig tussen de railkop en de basis te passen.

• Diameter boutgat:Gewoonlijk 25,4 mm tot 35,7 mm, afhankelijk van de standaard.

Deze staven worden gebruikt om railuiteinden met elkaar te verbinden, en variaties zijn onder meer geïsoleerde verbindingen, compromisverbindingen (het verbinden van verschillende railformaten) en gebogen (gebogen) staven.

Opgericht in 2008,GNEE RAILis een toonaangevende wereldwijde fabrikant en leverancier van spoorwegcomponenten, gespecialiseerd in hoge-kwaliteitrailvisplaten(verbindingsstaven/lasstaven) met sterke productiecapaciteit en wereldwijde servicemogelijkheden.

Ons assortiment railvisplaten is uitgebreid en voldoet aan internationale normen, waaronder UIC, AREMA, BS, DIN en GB, voor lightrail- (8kg-30kg), heavyrail- (38kg-75kg) en kraanrailsystemen (QU70-QU120). We bieden diverse typen, zoals geïsoleerde verbindingsstaven, uitpuilende visplaten en compromisrailverbindingen, met nauwkeurige specificaties (4-gaten/6 gaten, 24 inch/36 inch), waardoor uitstekende mechanische prestaties worden gegarandeerd. We hanteren een strikte kwaliteitscontrole, ondersteund door ISO 9001:2015-certificering, een intern inspectiecentrum en audits door derden door SGS en BV. Onze one-stop-service omvat maatwerk, productie, verpakking en after-salesondersteuning, afgestemd op de projectbehoeften van de klant.

Klik hierom de gedetailleerde productcatalogus van GNEE RAIL te verkrijgen.
