Beschrijving

Technische Parameters

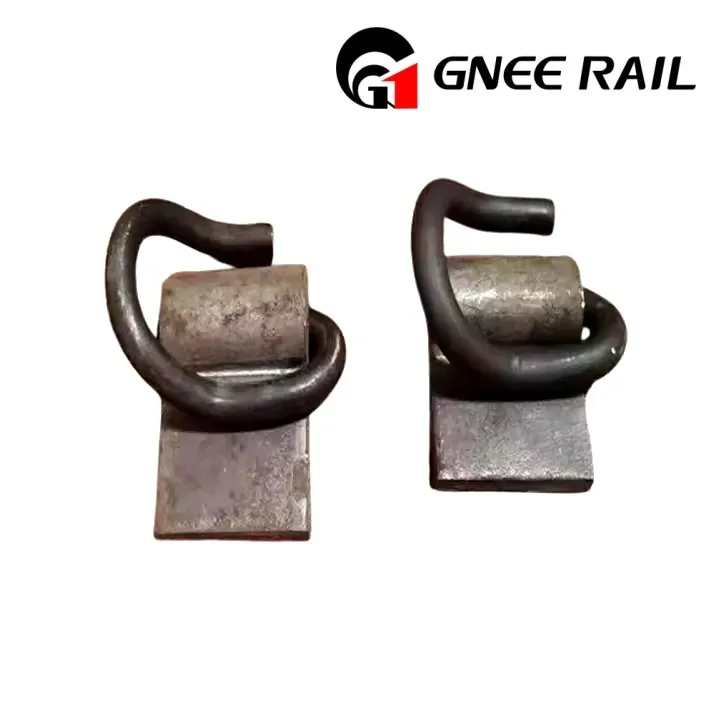

E20 railclips

Railclips zijn cruciale componenten voor het bevestigen van rails aan de dwarsligger of grondplaat, waardoor de stabiliteit van het spoor en de veiligheid van het treinverkeer worden gegarandeerd. Deze onderdelen, ook bekend als spoorwegclips, elastische railclips, spoorclips en spoorbielzenclips, zijn essentieel voor het behouden van de juiste spoorbreedte. E20 railclips maken deel uit van de railclipserie van Pandrol en zijn geclassificeerd binnen het E-type assortiment. Als vertrouwde en professionele leverancier is GNEE Rail gespecialiseerd in de productie van verschillende railclips, waaronder modellen zoals E1809, E2052, E1804, E2055, E2005, E2006, SKL1, SKL12, SKL3, SKL14, PR309, PR401, PR415, PR85, PR601, Fast 16, Snel 1501, Fast1502, Fast 1508 en Fast 1600. Al onze producten voldoen aan internationale normen en kunnen worden aangepast aan uw behoeften. Neem contact met ons op voor meer informatie.

E20 Railclips-specificatie

Artikelnummer	Materiaal	Middellijn	Lengte van clip	Breedte clip	Gewicht	HRC	Druk	Vermoeidheidstest
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2001	60Si2Mn	ø18			0.6	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2007	60Si2Mn	ø18	105±5	38max	0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR309	60Si2Mn	ø19	130		0.91	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR601	60Si2Mn	ø19			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR415	60Si2Mn	ø20			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR601	60Si2Mn	ø20				44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
DI	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E18	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E19	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E20	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Bekijk materiaal SKL12	60Si2Mn	ø13			0.53	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Bekijk materiaal SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-1508	60Si2Mn	ø15			0.58	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-1501	60Si2Mn	ø15			0.58	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-16	60Si2Mn	ø16			0.6	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze

Materiaalspecificatie E20 railclips

Serie	Type	Hardheid	Materiaal	Vermoeidheid leven	Oppervlak
E-railclip	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: kleiner dan of gelijk aan 0.35, P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: kleiner dan of gelijk aan 0,35 P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 .80, P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03	Voor Dia.18 zijn 3 miljoen cycli zonder onderbreking. Voor Dia.20 is dit 5 miljoen cycli zonder onderbreking.	Blank (geolied), Oxide zwart, kleurlak of op verzoek van de klant.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Vossloh-clip& Gesmede railclip	SKL1	42-47HRC
PR-railclip	PR309	44-48HRC
	PR401
	PR601
	PR85
Wij kunnen ook op maat gemaakte railclips vervaardigen volgens uw tekeningen of monsters!
