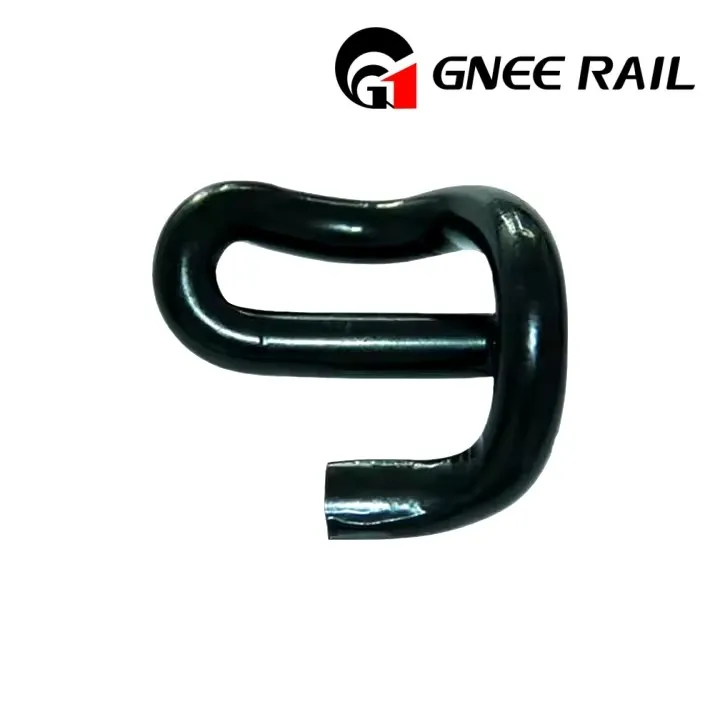

E2009 railclips
Railclips worden ook spoorclips, elastische railclips, spoorclips of spoorbielklemmen genoemd. Deze componenten worden gebruikt om rails aan dwarsliggers of grondplaten te bevestigen, waardoor stabiliteit en veiligheid worden gegarandeerd. E2009 railclip maakt deel uit van Pandrol's railclipaanbod en behoort tot het E-type assortiment. Als ervaren en professionele fabrikant bieden wij een breed scala aan railclips, waaronder E1809, E2052, E1804, E2055, E2005 en E2006. Wij houden ons aan de ISO9001-normen voor kwaliteitscontrole. Maatwerkoplossingen zijn beschikbaar. Neem gerust contact met ons op.
E2009 Railclips-specificatie
| Artikelnummer | Materiaal | Middellijn | Lengte van clip | Breedte clip | Gewicht | HRC | Druk | Vermoeidheidstest |
| E1,E2,E3 | 60Si2Mn | ø18 | 0.8 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| E1609 | 60Si2Mn | ø18 | 93±3 | 0.43 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | |
| E1809 | 60Si2Mn | ø18 | 104±3 | 0.62 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | |
| E1817 | 60Si2Mn | ø18 | 104±3 | 37.5±3.0 | 0.62 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze |
| E2001 | 60Si2Mn | ø18 | 0.6 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| E2007 | 60Si2Mn | ø18 | 105±5 | 38max | 0.62 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze |
| E2009 | 60Si2Mn | ø18 | 106±3 | 37.5 | 0.65 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze |
| E2055 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze |
| E2056 | 60Si2Mn | ø20 | 106±3 | 56.6±3.0 | 0.8 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze |
| E2063 | 60Si2Mn | ø20 | 110.5 | 53.5 | 0.8 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze |
| PR309 | 60Si2Mn | ø19 | 130 | 0.91 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | |
| PR401 | 60Si2Mn | ø20 | 127±3 | 38.1±3.0 | 0.97 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze |
| PR601 | 60Si2Mn | ø19 | 0.8 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| PR85 | 60Si2Mn | ø19 | 88±3 | 0.8 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | |
| PR415 | 60Si2Mn | ø20 | 0.8 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| PR601 | 60Si2Mn | ø20 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | |||
| DI | 60Si2Mn | ø18 | 100±3 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| E18 | 60Si2Mn | ø18 | 100±3 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| E19 | 60Si2Mn | ø18 | 100±3 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| E20 | 60Si2Mn | ø18 | 100±3 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| SKL1 | 60Si2Mn | ø13 | 133±2.3 | 0.48 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | |
| SKL3 | 60Si2Mn | ø13 | 120±2 | 0.48 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | |
| Bekijk materiaal SKL12 | 60Si2Mn | ø13 | 0.53 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| Bekijk materiaal SKL14 | 60Si2Mn | ø13 | 155±2 | 0.53 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | |
| Snelle clip-1508 | 60Si2Mn | ø15 | 0.58 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| Snelle clip-1501 | 60Si2Mn | ø15 | 0.58 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze | ||
| Snelle clip-16 | 60Si2Mn | ø16 | 0.6 | 44-48 | Groter dan of gelijk aan 9,5KN | 5000000 keer zonder pauze |
Materiaalspecificatie railclips E2009
| Serie | Type | Hardheid | Materiaal | Vermoeidheid leven | Oppervlak |
| E-railclip | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: kleiner dan of gelijk aan 0.35, P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: kleiner dan of gelijk aan 0,35 P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 .80, P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 |
Voor Dia.18 zijn 3 miljoen cycli zonder onderbreking. Voor Dia.20 is dit 5 miljoen cycli zonder onderbreking. |
Blank (geolied), Oxide zwart, kleurlak of op verzoek van de klant. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Vossloh-clip& Gesmede railclip |
SKL1 | 42-47HRC | |||
| PR-railclip | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Wij kunnen ook op maat gemaakte railclips vervaardigen volgens uw tekeningen of monsters! | |||||
