↵Rail e-clip bevestigingssysteem

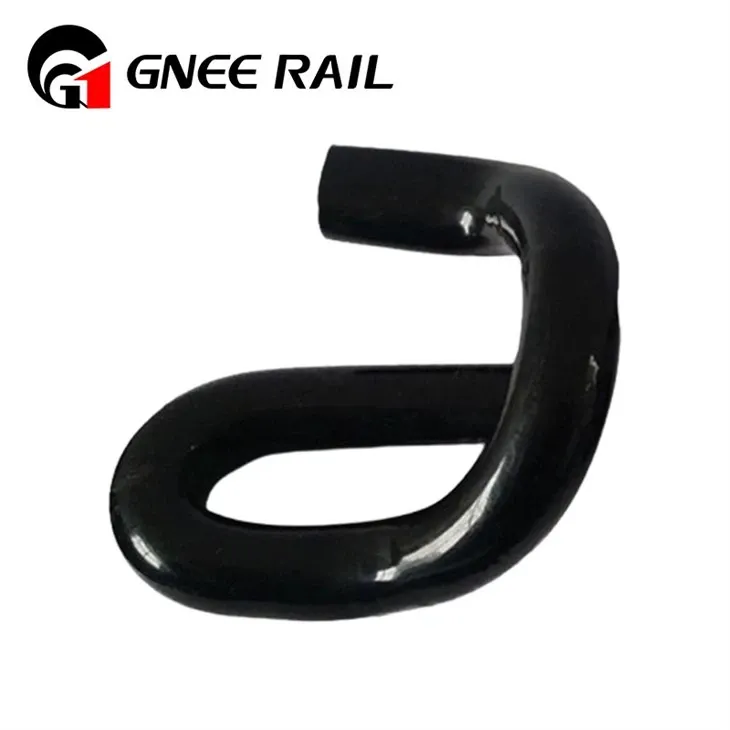

De Railway E Clip, ook bekend als Elastic Rail Clip of "e" type clip, is een cruciaal bevestigingsonderdeel in moderne spoorrailsystemen. Het is een voor-gespannen, thermisch-verenstalen apparaat dat is ontworpen om de rail aan de grondplaat of dwarsligger te bevestigen. De primaire functie ervan is het handhaven van een constante klemkracht, het garanderen van de stabiliteit van de spoorbreedte, het absorberen van dynamische trillingen en het bieden van longitudinale beperking om thermische uitzetting en krimp te beheersen.
Technische specificaties:
| Kenmerk / Type | SKL-type (Duitse oorsprong) | Fastclip (Pandrol) | Nabla-clip | e-Clip (Chinese standaard) |
|---|---|---|---|---|
| Primair profiel | Robuuste, brede ‘oor’-schouders. | Slanker profiel, geoptimaliseerde teen. | Opvallende "∇" (nabla) vorm. | Vergelijkbaar met SKL, aangepast voor GB-normen. |
| Klemprincipe | Hoge initiële voorspanning-, stevige grip. | Evenwichtige elasticiteit en teenbelasting. | Progressieve stijfheid, hoge teenbelasting. | Hoge klemkracht, nadruk op stabiliteit. |
| Typische toepassing | Hoge-snelheidslijnen, zwaar- vervoer (Europa, CN). | Gemengd verkeer, stedelijk vervoer (wereldwijd). | Zware-asbelasting, zware omstandigheden. | Conventionele en hoge-snelheidslijnen in China. |
| Belangrijkste prestatiekenmerk | Uitzonderlijke anti-kruipstabiliteit. | Uitstekende trillingsdemping, eenvoudige installatie. | Superieure weerstand tegen railrollen. | Kosten-effectief voor netwerken met hoge- dichtheid. |
| Bijbehorend systeem | Vaak met SKL spanklemplaat. | Gebruikt met Pandrol schouder/plaat. | Geïntegreerd met specifieke schouder. | Gebruikt met Chinese standaard betonnen dwarsliggers. |
Materiaal- en duurzaamheidsperspectief
Vervaardigd uithoog-kwaliteit verenstaal(bijv. 60Si2Mn, SUP9), bekend om zijn hoge elastische limiet en vermoeiingssterkte.
Het ondergaat een gecontroleerdewarmtebehandelingsproces(afschrikken en temperen) om een getemperde martensietstructuur te verkrijgen, die voor taaiheid zorgt.
Oppervlaktebeschermingtegen corrosie is van cruciaal belang en wordt vaak toegepastthermisch verzinken-of epoxycoatings.
Shot-peenenwordt vaak gebruikt om gunstige drukoppervlaktespanningen te veroorzaken, waardoor de weerstand tegen vermoeidheid wordt verbeterd.
Belangrijke storingsmodi die worden bewaakt, zijn onder meer:stress-ontspanning, corrosie putjes, Envermoeidheidsscheurenafkomstig van micro-defecten.
Economisch en standaardisatieperspectief
- Als component met hoog-volume is hetefficiëntie van de productiekostenEnmateriële opbrengstzijn belangrijke productieoverwegingen.
- Bij een analyse van de levenscycluskosten wordt de initiële prijs in evenwicht gebrachtlevensduurEnonderhoudsvereisten.
- Mondiale en nationale standaarden (bijv.EN 13481, TB/T 3065) bepalen de afmetingen, mechanische eigenschappen en testprotocollen.
- Standaardisatie maakt dit mogelijkuitwisselbaarheidmaar vereist strengheidkwaliteitscontroleEncertificeringover leveranciers heen.
- Logistiek en voorraadbeheer zijn cruciaal vanwege de grote hoeveelheden die nodig zijn per kilometer spoor.
