Rail e Clip-bevestigingssysteem

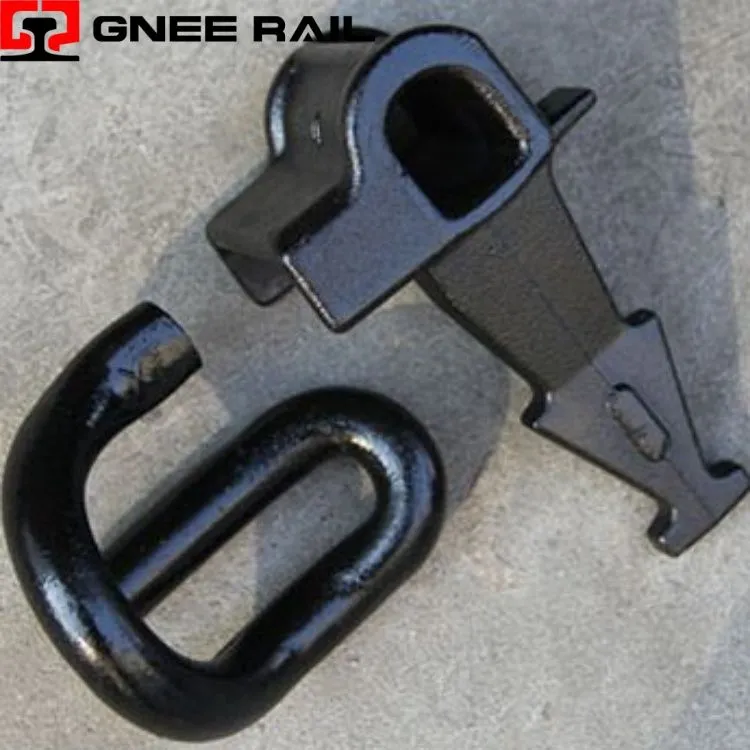

Railway E-clips zijn veerkrachtige bevestigingsmiddelen die zijn gesmeed uit een verenstalen staaf tot een drie-potig E--vormig profiel, ontworpen om rails vast te zetten in gegoten- schouders door middel van elastische vervorming. Deze clips genereren een aanhoudende klemkracht door tijdens de installatie af te buigen, waardoor dynamische belastingen van passerende treinen worden geabsorbeerd, terwijl een consistente teendruk behouden blijft. De gesloten-lusgeometrie zorgt voor een uniforme spanningsverdeling over alle benen, waardoor plaatselijke vermoeidheid wordt voorkomen.
Technische specificaties:
| Parameter | Lightrail | Hoofdlijn | Hoge-snelheid |
|---|---|---|---|
| Klemhoogte | 38-42 mm | 44-48 mm | 48-52 mm |
| Installatie kracht | 1,2-1,8 kN | 1,8-2,4 kN | 2,4-3,0 kN |
| Werkbereik | 6-8mm | 8-10 mm | 10-12 mm |
| Vermoeidheidsbeoordeling | 3M cycli | 5M cycli | 7M cycli |
| Coatingtype | Verzinkt | Dacromet | HDG |
| Tracktype | Tram/Metro | Gemengd verkeer | Toegewijde passagier |
Installatie- en onderhoudsperspectief:
- Vervaardigd uit legeringen van verenstaal met een hoog-koolstofgehalte
- Gehard en getemperd om een optimale hardheid-taaiheidsbalans te bereiken
- Shotpeening introduceert drukrestspanning aan het oppervlak
- Microstructuur verfijnd door gecontroleerde warmtebehandeling
- Inclusiezuiverheid gecontroleerd om voortijdig falen te voorkomen
Onderhouds- en operationeel perspectief
- Vermoeidheid getest tot minimaal 5 miljoen cycli zonder breuk
- Belasting-doorbuigingscurve geverifieerd aan de hand van ontwerpspecificaties
- Zoutsproeitesten valideren corrosiebeschermingscoatings
- Maatnauwkeurigheid bevestigd door meterverificatie
- Destructief testen valideert de ultieme sterktemarges
Gnee Professionele leverancier
