Rail E Clip-bevestigingssysteem

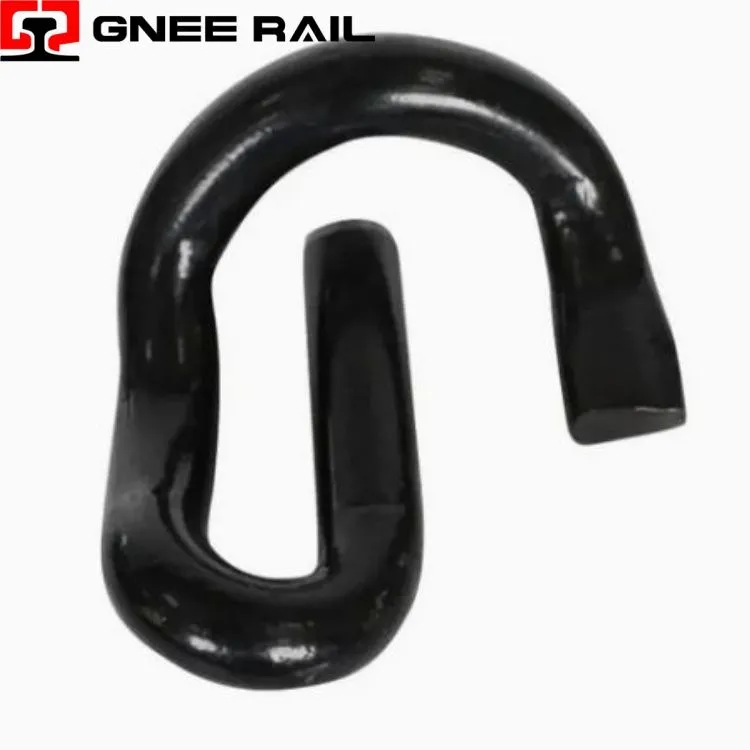

De Railway E Clip is een veerkrachtig stalen bevestigingsmiddel dat is ontworpen voor het bevestigen van rails aan betonnen dwarsliggers in moderne spoorsystemen. Het kenmerkende E--vormige profiel is vervaardigd uit hoogwaardig verenstaal van hoge kwaliteit en levert nauwkeurige klemkracht terwijl het dynamische spoorbewegingen opvangt. Deze clip maakt een snelle installatie en verwijdering mogelijk zonder gespecialiseerd gereedschap. Het beproefde ontwerp zorgt voor betrouwbare prestaties in hoofd-, transport- en zware- transporttoepassingen over de hele wereld.
Technische specificaties:
| Parameter | Specificatie |
|---|---|
| Producttype | Railway E Clip – elastische railbevestiging |
| Materiaalkwaliteit | 60Si2Mn / 51CrV4 / Equivalent van verenstaal |
| Oppervlakteafwerking | E-coat / Zinkvlok / Geomet / Fosfateren |
| Draaddiameter | 14 mm – 16 mm (0,55 – 0,63 inch) |
| Klemkracht | 8 – 14 kN per clip (systeemafhankelijk) |
| Elastische afbuiging | Werkbereik 10 – 14 mm |
| Vermoeidheid leven | Groter dan of gelijk aan 5 miljoen cycli zonder breuk |
Installatie- en onderhoudsperspectief:
- Beschikt over drie parallelle poten die een E--vorm vormen voor een evenwichtige verdeling van de veerkracht.
- Bevat gebogen overgangszones die de spanningsconcentratie tijdens doorbuiging minimaliseren.
- Ontworpen met symmetrische geometrie die een identieke installatie aan beide kanten mogelijk maakt.
- Geoptimaliseerde beenlengteverhouding voor maximale elastische beweging vóór permanente vervorming.
- Zorgt voor een consistente contactdruk over de railvoet via nauwkeurig-gevormde lagerpunten.
Onderhouds- en operationeel perspectief
- Geïnstalleerd met een eenvoudig hefboomgereedschap zonder dat er voor{0}}voorspanapparatuur nodig is.
- Snel verwijderd tijdens onderhoud met hetzelfde extractiegereedschap.
- Geschikt voor handmatige installatie, geschikt voor afgelegen spoorlocaties.
- Ondersteunt gemechaniseerde toepassingen voor bouwprojecten met grote- volumes.
- Maakt visuele verificatie van de juiste plaatsing mogelijk door middel van zichtbare uitlijning van de clips.
