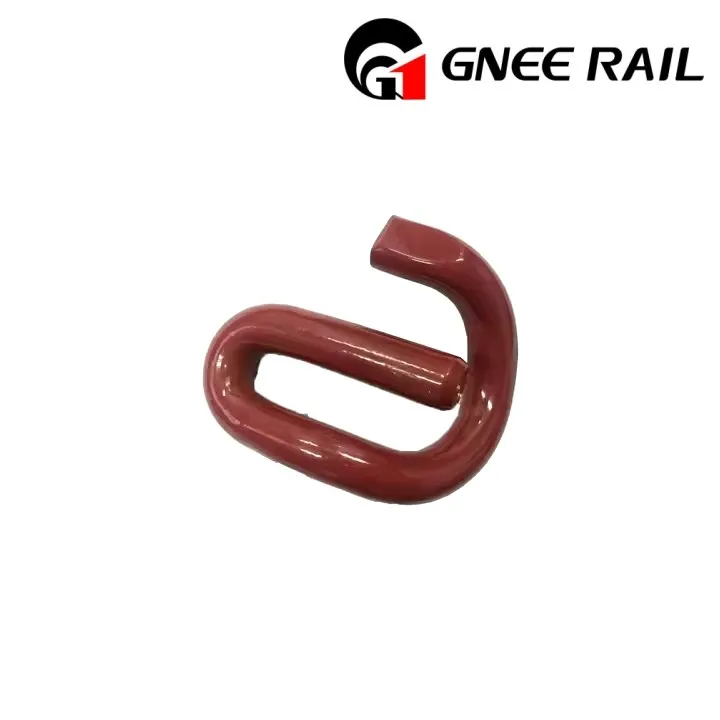

E1 railclips

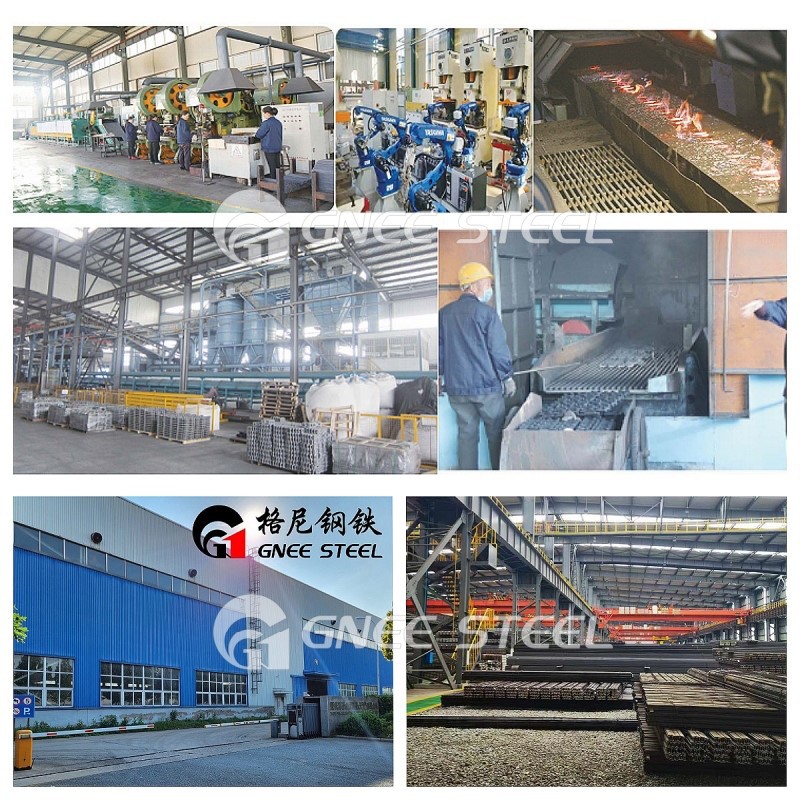

Railclip is ook bekend als spoorwegclip, elastische railclip, spoorclip, spoorrailclip of spoorbielclip, en wordt gebruikt om de rail veilig aan de das of grondplaat te bevestigen, waardoor de spoorstabiliteit, de juiste spoorbreedte en de veiligheid tijdens de trein behouden blijven. operaties. De E1 railclips maken deel uit van het railclipassortiment van Pandrol en behoren tot de categorie E-type. Wij zijn een vertrouwde en professionele fabrikant van spoorwegcomponenten, gespecialiseerd in de productie van alle soorten railclips, inclusief E-type clips zoals E1809, E2052, E1804, E2055, E2005 en E2006. Wij geven prioriteit aan kwaliteit en zorgen ervoor dat elke stap van ons productieproces voldoet aan de strenge ISO9001-normen en voldoet aan de internationale kwaliteitseisen. Er zijn aanpassingsopties beschikbaar om aan uw specifieke behoeften te voldoen. Neem gerust contact met ons op voor meer informatie.

E1 railclipsspecificatie

Artikelnummer	Materiaal	Diameter	Lengte van clip	Breedte clip	Gewicht	HRC	Druk	Vermoeidheidstest
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2001	60Si2Mn	ø18			0.6	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2007	60Si2Mn	ø18	105±5	38max	0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR309	60Si2Mn	ø19	130		0.91	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR601	60Si2Mn	ø19			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR415	60Si2Mn	ø20			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR601	60Si2Mn	ø20				44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
DI	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E18	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E19	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E20	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL12	60Si2Mn	ø13			0.53	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-1508	60Si2Mn	ø15			0.58	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-1501	60Si2Mn	ø15			0.58	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-16	60Si2Mn	ø16			0.6	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze

Materiaalspecificatie E1 railclips

Serie	Type	Hardheid	Materiaal	Vermoeidheid leven	Oppervlak
E-railclip	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: kleiner dan of gelijk aan 0.35, P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: kleiner dan of gelijk aan 0,35 P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 .80, P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03	Voor Dia.18 zijn 3 miljoen cycli zonder onderbreking. Voor Dia.20 is dit 5 miljoen cycli zonder onderbreking.	Blank (geolied), Oxide zwart, kleurlak of op verzoek van de klant.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Vossloh-clip& Gesmede railclip	SKL1	42-47HRC
PR-railclip	PR309	44-48HRC
	PR401
	PR601
	PR85
Wij kunnen ook op maat gemaakte railclips vervaardigen volgens uw tekeningen of monsters!
