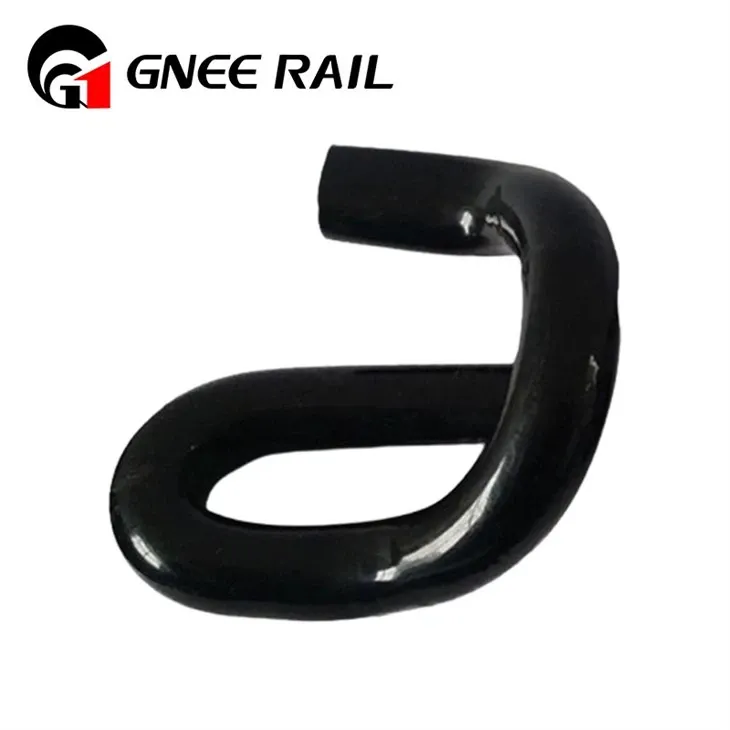

↵Rail e-clip bevestigingssysteem
Spoorwegclip wordt gebruikt om de rails samen met de betonnen dwarsligger aan de onderliggende basisplaat te bevestigen. Er wordt een verscheidenheid aan verschillende typen heavy-duty clips gebruikt om de rails aan de onderliggende basisplaat of dwarsligger te bevestigen. Een daarvan is de E-clip, die de vorm heeft van een stompe paperclip. Een andere is de SKL Tension Clamp, tevens het meest gebruikte type over de hele wereld. Anderen zoals KPO Clamp en Nabla Clip, ook gebruikt in verschillende situaties.
Technische specificaties:
| Functie | Categorie | Specificatie/kenmerk | |
|---|---|---|---|
| Materiaalspecificatie | Productie | Verenstaal met hoog-koolstofgehalte (doorgaans 0,60-0,75% C) met silicium-mangaanlegering | |
| Warmtebehandelingsproces | Productie | Austemperen of blussen en temperen om een hardheid van 42-48 HRC te bereiken | |
| Ontwerplevensverwachting | Levenscyclus | 15-25 jaar, afhankelijk van de verkeersdichtheid en de omgevingsomstandigheden | |
| Installatiesnelheid | Operationeel | 150-300 clips per uur per operator met mechanisch aandrijfgereedschap | |
| Typisch teenbelastingsbereik | Prestatie | Initieel 8-12 kN, gedurende de hele levensduur 7-10 kN handhavend | |
| Temperatuurbereik | Milieu | -40 graden tot +80 graden zonder significante prestatievermindering | |
Mechanisch en installatieperspectief
Drie-Dimensionaal Krachtbeheer: Vertaalt de horizontale klemkracht van de railclip naar een combinatie van verticale druk op de dwarsligger en zijdelingse klemming tegen de railvoet.
Stressverdeling en concentratie: Ontworpen met specifieke stralen en hoeken om hoge contactspanningen van de clip over een breder gebied van zowel de dwarsligger als de clip zelf te verdelen, waardoor plastische vervorming wordt geminimaliseerd.
Spoorvoetbetrokkenheid: Beschikt over een nauwkeurig bewerkt contactprofiel dat de railvoet stevig vasthoudt, waardoor het omhoog komen wordt voorkomen en de kantelhoek van de rail wordt geregeld (meestal 1:40 of 1:20).
Perspectief voor installatie, onderhoud en systeemintegratie
- Fundering voor bevestigingsmontage: Fungeert als ankerpunt waarmee alle andere componenten (clip, isolator, eventuele spanplaat) zijn verbonden, waardoor de kerngeometrie van het systeem wordt gedefinieerd.
- Sleeper-interface: Ontworpen om te worden ingebed in beton tijdens het gieten van dwarsliggers of om veilig te worden verankerd aan houten/stalen dwarsliggers via bouten of lijmen, waardoor een permanente verbinding wordt gegarandeerd.
- Onderhoud van de meter: Cruciaal voor het behouden van een nauwkeurige spoorwijdte; slijtage of schade aan het geleidingsoppervlak van de schouder leidt direct tot verbreding van de meter.
- Modulaire vervanging: In veel systemen kunnen versleten of beschadigde schouders afzonderlijk worden vervangen zonder dat de gehele dwarsligger hoeft te worden vervangen, waardoor kosten-effectief onderhoud wordt vergemakkelijkt.
