Rail skl Clipbevestigingssysteem

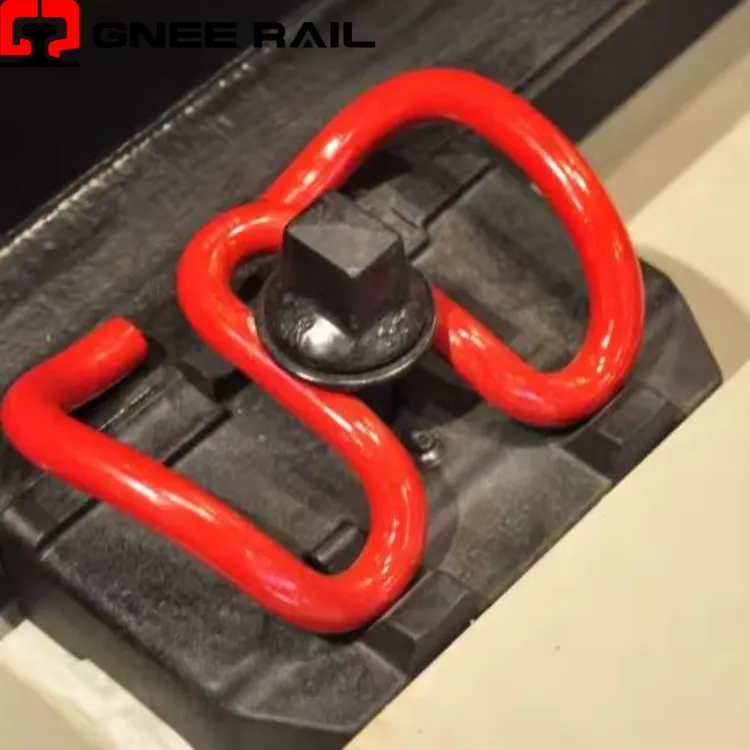

De Railway SKL Clip is een elastisch bevestigingsmiddel met hoge treksterkte dat wordt gebruikt voor het bevestigen van rails aan betonnen dwarsliggers in moderne spoorsystemen. Het gepatenteerde spiraalvormige beenontwerp is vervaardigd uit chroom-gelegeerd verenstaal en zet de rotatiekracht om in nauwkeurige klemdruk. Deze clip biedt uitstekende trillingsdemping en thermische bewegingsaccommodatie. Het heeft de voorkeur voor hoge-snelheids-, metro- en zware- spoorwegen.
Technische specificaties:
| Parameter | Specificatie |
|---|---|
| Productbenaming | Spoorweg SKL-clip – torsieveerbevestiging |
| Materiaalkwaliteit | 51CrV4 / 60Si2CrVA / EN 10089 |
| Draaddiameter | 14,5 mm – 16,0 mm standaardbereik |
| Oppervlakteafwerking | Zinkvlok / Geomet / Delta-Protekt |
| Klemkracht | 12 – 18 kN per clip nominaal |
| Elastisch reizen | Werkbereik 10 – 14 mm |
| Rotatievereiste | 110 graden – 135 graden vanuit de vrije positie |
| Vermoeidheidslimiet | Groter dan of gelijk aan 6 miljoen cycli zonder barsten |
Installatie- en onderhoudsperspectief:
- Zet rotatiekoppel om in lineaire klemkracht door middel van een spiraalvormig ontwerp.
- Zorgt voor een consistente veerconstante over het gehele doorbuigingsbereik.
- Keert terug naar de oorspronkelijke vorm na het verwijderen van de belasting zonder permanente verharding.
- Absorbeert dynamische schokken en beschermt dwarsliggers tegen vermoeidheidsschade.
- Behoudt de krachtstabiliteit gedurende miljoenen laadcycli.
Onderhouds- en operationeel perspectief
- Vereist gekalibreerd momentgereedschap voor nauwkeurige spanningstoepassing.
- Bereikt de juiste kracht wanneer deze naar de gespecificeerde hoekmarkering wordt gedraaid.
- Maakt koppelverificatie direct na installatie mogelijk.
- Voorkomt over-spanning dankzij gedefinieerde rotatielimieten.
- Maakt geautomatiseerde installatie met programmeerbare apparatuur mogelijk.
