Rail skl Clipbevestigingssysteem

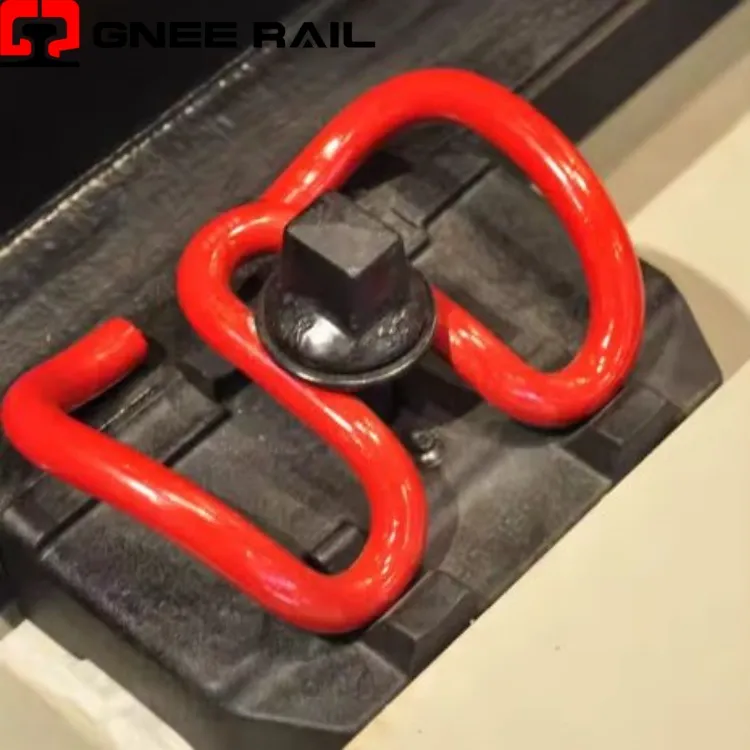

De SKL-clip is een elastische railbevestiging zonder-schroefdraad met een opvallende dubbele-spiraalveer. Het is gemaakt van hoogwaardig verenstaal- en genereert een constante teenbelasting door elastische afbuiging. De clip werkt met een schuine geleideplaat en een schroefspies om de railvoet stevig tegen betonnen dwarsliggers te houden. Het is een standaard bevestigingssysteem voor moderne hoge-snelle en zware- spoorwegen.
Technische specificaties:
| Parameter | Standaardvereiste | Typische waarde |
|---|---|---|
| Cliptype-familie | SKL-serie | SKL-12 / SKL-14 / SKL-21 |
| Draaddiameter | Veren stalen staaf | 13,0 mm ± 0,2 mm |
| Staalkwaliteit | EN 10089-norm | 60Si2CrA / 51CrV4 |
| Oppervlaktebescherming | Anti-corrosiecoating | Verzinkt / Oxide zwart |
| Doorbuiging van de installatie | Werkende voorjaarsreizen | 11 mm ± 1 mm |
| Minimale teenbelasting | Bij gespecificeerde doorbuiging | 10 kN per clip |
| Maximale teenbelasting | Bij gespecificeerde doorbuiging | 14 kN per clip |
| Vermoeidheidseis | Zonder breuk | 5 miljoen cycli |
Installatie- en onderhoudsperspectief:
- Past direct in gegoten schouders zonder dat er speciale railadapters nodig zijn
- Werkt met de meeste internationale spoorprofielen, waaronder UIC54 en UIC60
- Vereist een specifieke hoek van de geleideplaat, passend bij de helling van de railbasis
- Compatibel met zowel geïsoleerde als niet-geïsoleerde bevestigingssystemen
- Standaardcomponenten passen op meerdere dwarsliggertypes van verschillende leveranciers
Onderhouds- en operationeel perspectief
- Biedt continu klemmen onder extreme temperatuurschommelingen van -40 graden tot +60 graden
- Absorbeert gelijktijdig zowel verticale wielbelastingen als zijdelingse spoorkrachten
- Behoudt de elektrische weerstand bij gebruik met geïsoleerde geleideplaten
- Bestand tegen permanente vervorming, zelfs na herhaalde zware aspassages
- Gaat niet los onder trillingen, in tegenstelling tot geschroefde mechanische verbindingen
