Rail skl Clipbevestigingssysteem

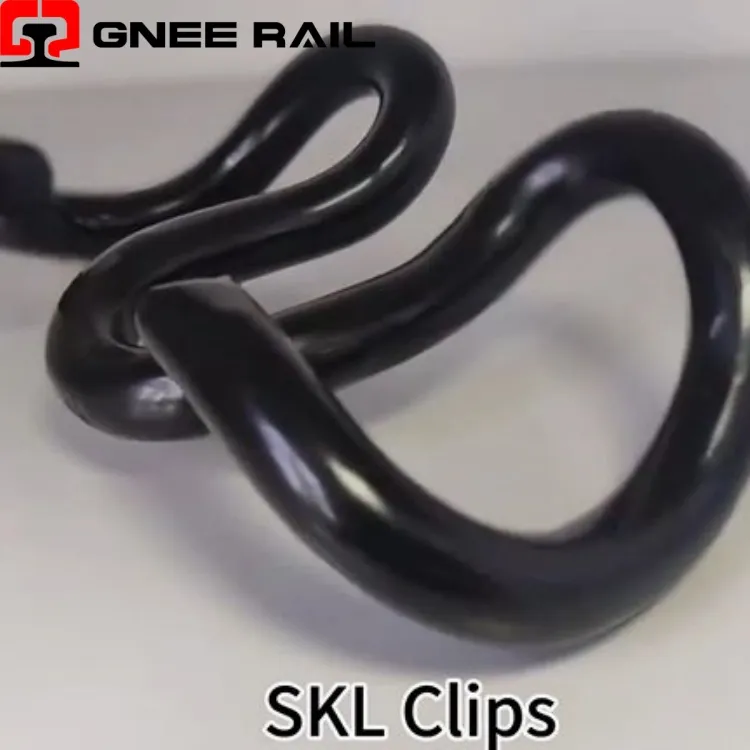

De Railway SKL Clip is een V-vormige spanklem vervaardigd uit heet-gesmeed verenstaal, ontworpen voor bevestigingssystemen voor betonnen dwarsliggers met ingegoten- schouders. Deze clip werkt door middel van elastische armafbuiging tijdens verticaal inbrengen, waardoor de installatiekracht wordt omgezet in aanhoudende klemdruk op de railvoet. Het symmetrische ontwerp met dubbele-armen zorgt voor een evenwichtige verdeling van de belasting, terwijl de nauwkeurig-gevormde kroon zorgt voor een consistente krachtoverbrenging gedurende de volledige levensduur.
Technische specificaties:
| Parameter | Specificatie | Prestatie-indicator |
|---|---|---|
| Lentetype | V-vormige spanklem | Symmetrische dubbele-arm |
| Materiaal | Heet-gesmeed verenstaal | Treksterkte van 1.200–1.400 MPa |
| Klemkracht | Per geïnstalleerde clip | Nominaal bereik 10–14 kN |
| Installatie slag | Armafbuiging vanuit de vrije staat | 18–25 mm per arm |
| Levensduur | Zware--toepassing | 25-35 jaar typisch |
Installatie- en onderhoudsperspectief:
- De symmetrische V--geometrie zorgt voor gelijke klemkracht aan beide zijden van de railvoet, waardoor een consistente retentie van de spoorbreedte behouden blijft.
- De kromming van de kroon is geoptimaliseerd om de buigspanning gelijkmatig over de clipbreedte te verdelen, waardoor plaatselijke vermoeidheidspunten worden geëlimineerd.
- Progressieve armafbuiging creëert een niet-lineaire krachtcurve die rekening houdt met spoorverzakking zonder klemverlies.
Onderhouds- en operationeel perspectief
- Verticale plaatsing met behulp van hydraulische of handmatige instelgereedschappen maakt een consistente installatie mogelijk, ongeacht de techniek van de operator.
- Hoorbare feedback over de betrokkenheid bevestigt dat de cliparmen goed in de schouderzakken zitten.
- Mechanische stopfuncties voorkomen over-doorbuiging tijdens installatie en beschermen tegen plastische vervorming.
