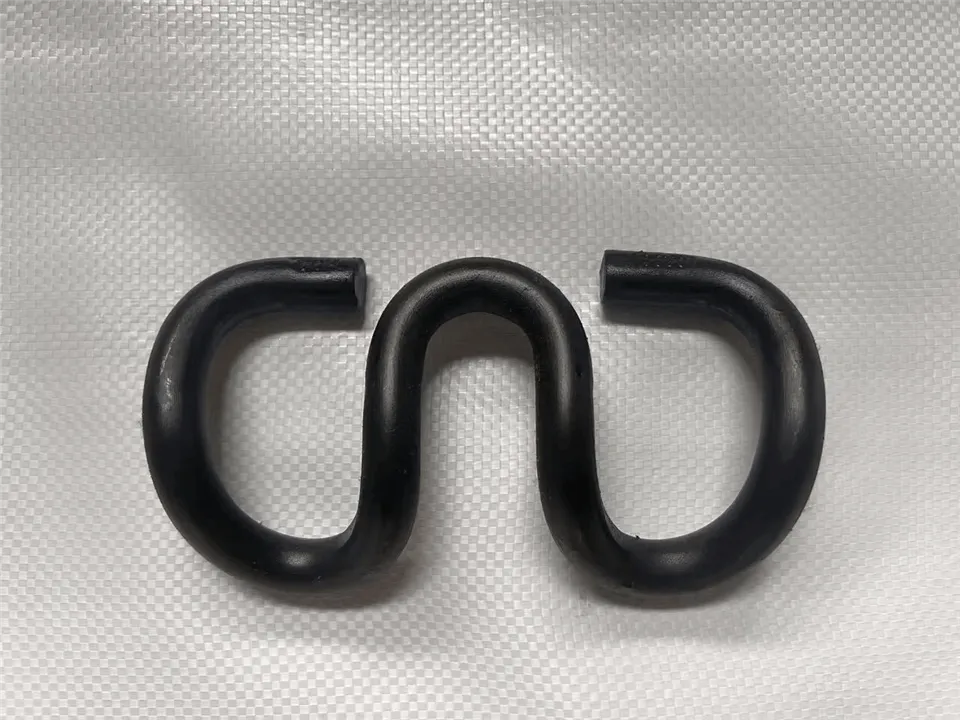

Railbevestiging Rail SKL Clip

Spoorwegclip wordt gebruikt om de rails samen met de betonnen dwarsligger aan de onderliggende basisplaat te bevestigen. Er wordt een verscheidenheid aan verschillende typen heavy-duty clips gebruikt om de rails aan de onderliggende basisplaat of dwarsligger te bevestigen. Een daarvan is de E-clip, die de vorm heeft van een stompe paperclip. Een andere is de SKL Tension Clamp, tevens het meest gebruikte type over de hele wereld. Anderen zoals KPO Clamp en Nabla Clip, ook gebruikt in verschillende situaties.

Aanvraag sturen

Praat nu

Beschrijving

Technische Parameters

Spoorweg SKL-clips

Model	Materiaal	Oppervlaktebehandeling	Toepasselijk scenario en spoor	Aanpassing van de meter	Longitudinale weerstand	Bijpassende bevestigingsmiddelen	Nalevingsnormen
SKL 12	50CrVA	Elektrolytisch-verzinken (groter dan of gelijk aan 25 μm)	Stedelijke tram (rail van 30 kg/m, lage-snelheid)	±4mm	Minder dan of gelijk aan 8 kN/m	M8 bout + platte sluitring	EN 13481-4, CJ/T 527
SKL 14	60Si2MnA	Thermisch verzinken- (groter dan of gelijk aan 85 μm)	Regionaal vrachtvervoer (rail van 43–50 kg/m)	-8-+4mm	12–18 kN/m	M10 bout + borgring	EN 13481-3, GB/T 13489
SKL 15-HD	55SiMnVB	Dacromet (groter dan of gelijk aan 8μm) + verzinken	Zware-mijnbouw (rail van 60-75 kg/m)	-10-+6mm	Groter dan of gelijk aan 20 kN/m	M12 bout + veerring	AREMA 10, GB/T 13489
SKL 20-HS	60Si2CrVA	Dacromet + Afdichtmiddel (groter dan of gelijk aan 10μm)	Hoge-spoorlijn (groter dan of gelijk aan 250 km/u, 60 kg/m spoor)	-6-+4mm	15–22 kN/m	M14 Bout + Borgmoer	TB/T 3562, EN 13481-2

Praktische kwaliteitsinspectielijst voor spoorweg-SKL-clips

Inspectie-item	Testmethode	Pass/fail-criterium	Bemonsteringsplan	Gereedschap/referentie
Materiële authenticiteit	Handbediende PMI (C/Si/Mn)	C: 0,56–0,64% (60Si2MnA); Si: 1,50–2,00%	3 stuks/batch	Draagbare PMI-analysator
Hardheid en taaiheid	Rockwell-tester + impacttest	Hardheid: ±2 HRC bereik; Impactenergie Groter dan of gelijk aan 80J/cm²	5 stuks/batch	Rockwell-tester, impacttester
Dimensionale nauwkeurigheid	Digitale schuifmaat + eindmaat	Diameter: ±0,2 mm; Puntdikte: ±0,3 mm	10 stuks/batch	0,01 mm digitale schuifmaat
Oppervlaktedefecten	Visueel + 10× Vergrootglas	Geen scheuren/bramen; Afbladdering van de coating Minder dan of gelijk aan 2 mm²; Roest Minder dan of gelijk aan klasse A	100% inspectie	10× vergrootglas, GB/T 15519
Klemkrachtstabiliteit	Dynamische krachttester	Nee Groter dan of gelijk aan 10% verlies na 1000 cycli	2 stuks/batch	Dynamische klemkrachttester
Verpakkingsintegriteit	Trillingssimulatie	Geen coatingschade na 1500 Hz trillingen	3 pakketten/batch	Trillingstestbank

gne-professionele leverancier

Rail Fastening Rail SKL Clip
