Railway Rail Fish Plate

Spoorwegspoor visplaat

Name: Spoorweg Rail Fish Plate - China spoorweg Rail Fish Plate Manufacturers Leveranciers Factory
Brand: GNEE
SKU: 274719204

Een spoorwegvisplate (ook wel een gezamenlijke balk of railsplitsingsbalk genoemd) is een metaal- of composietcomponent die wordt gebruikt om de uiteinden van twee rails in een spoor te verbinden. Het is vastgebout aan beide zijden van het railweb om een beveiligde mechanische gewricht te vormen, waardoor de uitlijning en belastingoverdracht wordt gezorgd, terwijl thermische expansie en samentrekking van de rails mogelijk zijn.

Aanvraag sturen

Praat nu

Beschrijving

Technische Parameters

Spoorsplels worden gebruikt als bevestigingsmiddelen om rails met rails te verbinden

Belangrijke functies

Aspect	Beschrijving
Ontwerp	Symmetrische of asymmetrische plaatstructuur met 4-6 boutgaten, gevormd om op het railweb te passen.
Installatie	Aan beide zijden van het railgewricht gekoppeld, beveiligd met hoge bouten.
Primaire functies	1. Doet mechanisch bij railuiteinden; 2. Verdeelt wielbelastingsspanningen; 3. Beheers van de uitbreiding van de spoorkloof; 4. Biedt elektrische isolatie (indien geïsoleerd type).
Foutmodi	Bolt losraken, scheuren, slijtage of isolatie afbraak (voor geïsoleerde vissen).

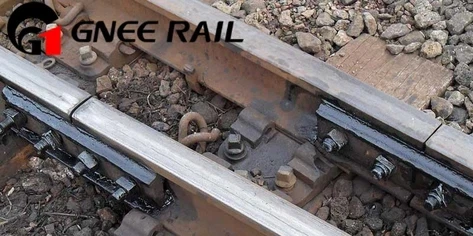

Railway rail Fish Plate

Chinese standaard visplaten

Rail -type (kg/m)	Visplaatmodel	Materiaal	Lengte (mm)	Boutgaten	Sollicitatie
50 (P50)	Tb/t 2345- ⅰ	Q235B	820	6×Φ26	Conventionele lijnen
60 (P60)	Tb/t 2345- ⅱ	45# staal	1000	6×Φ30	Zware afstand lijnen
75 (P75)	TB/T 3396	40CR	1200	6×Φ30	Hoge snelheid (250+ km/u)
Geïsoleerd (p60)	TB/T 2493	Nylon+staal	1000	6 × φ26 (geïsoleerd)	Geëlektrificeerde zones
