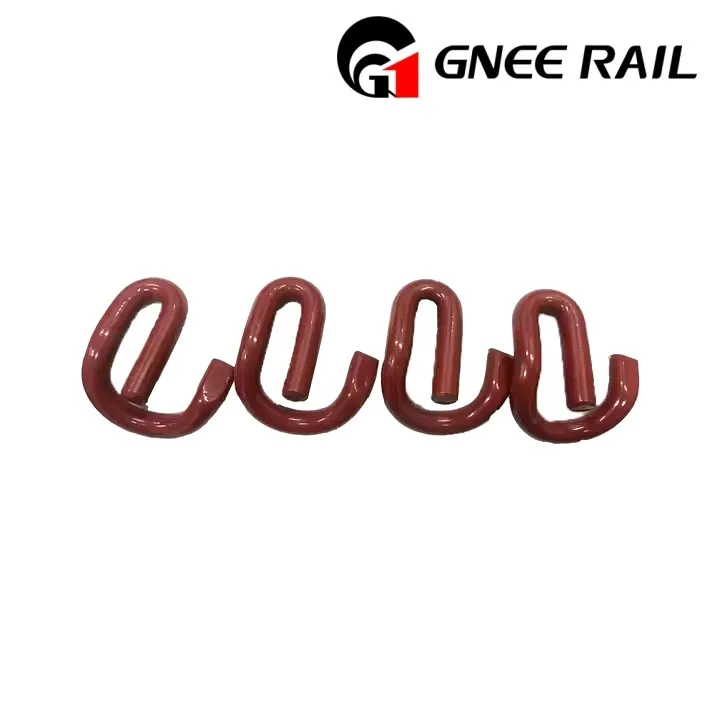

E1609 Railclips

Een railclip (ook wel spoorwegclip, elastische railclip, spoorclip, spoorwegclip of spoorbielclip genoemd) is ontworpen om de rail stevig aan de dwarsligger of grondplaat vast te houden, waardoor een goede spooruitlijning en veiligheid tijdens het reizen met de trein wordt gegarandeerd. De E1609 railclip, onderdeel van Pandrol's E-type serie, is zo'n oplossing. Als ervaren en betrouwbare fabrikant zijn wij gespecialiseerd in het produceren van allerlei soorten railclips, waaronder E1809, E2052, E1804, E2055, E2005 en E2006. Wij streven naar kwaliteit en houden ons aan de ISO9001-normen. Maatwerkoplossingen zijn beschikbaar. Neem contact met ons op voor meer informatie.

E1609 specificatie railclips

Artikelnummer	Materiaal	Middellijn	Lengte van clip	Breedte clip	Gewicht	HRC	Druk	Vermoeidheidstest
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2001	60Si2Mn	ø18			0.6	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2007	60Si2Mn	ø18	105±5	38max	0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR309	60Si2Mn	ø19	130		0.91	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR601	60Si2Mn	ø19			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR415	60Si2Mn	ø20			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR601	60Si2Mn	ø20				44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
DI	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E18	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E19	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E20	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Bekijk materiaal SKL12	60Si2Mn	ø13			0.53	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Bekijk materiaal SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-1508	60Si2Mn	ø15			0.58	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-1501	60Si2Mn	ø15			0.58	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-16	60Si2Mn	ø16			0.6	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze

Materiaalspecificatie railclips E1609

Serie	Type	Hardheid	Materiaal	Vermoeidheid leven	Oppervlak
E-railclip	E1,E2,E3	44-48HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: kleiner dan of gelijk aan 0.35, P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: kleiner dan of gelijk aan 0,35 P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 .80, P: kleiner dan of gelijk aan 0,03, S: kleiner dan of gelijk aan 0,03	Voor Dia.18 zijn 3 miljoen cycli zonder onderbreking. Voor Dia.20 is dit 5 miljoen cycli zonder onderbreking.	Blank (geolied), Oxide zwart, kleurlak of op verzoek van de klant.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Vossloh-clip& Gesmede railclip	SKL1	42-47HRC
PR-railclip	PR309	44-48HRC
	PR401
	PR601
	PR85
Wij kunnen ook op maat gemaakte railclips vervaardigen volgens uw tekeningen of monsters!
