Rail E Clip-bevestigingssysteem

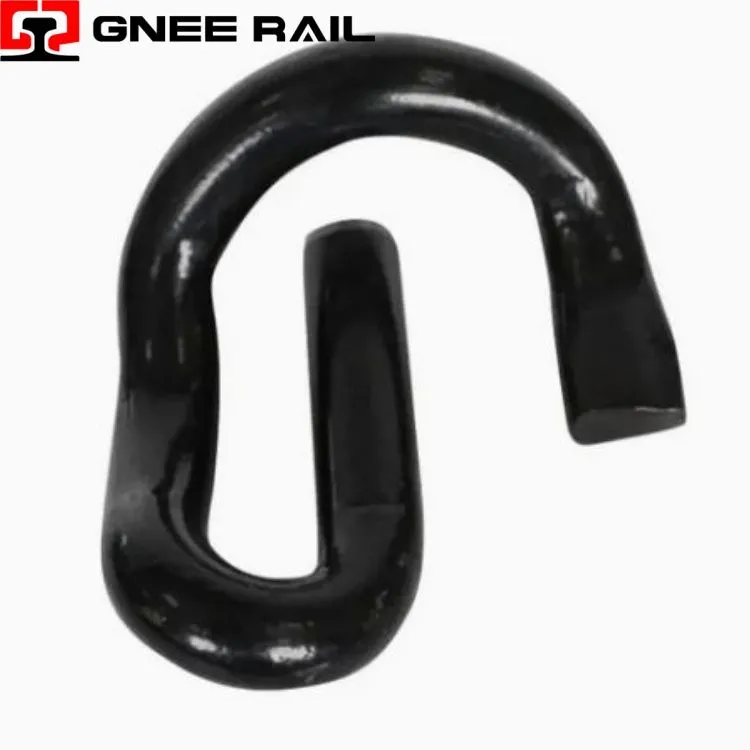

De Railway E-Clip is een elastisch verenstalen bevestigingsonderdeel in de vorm van de letter "E" dat rails aan betonnen of houten dwarsliggers in spoorrailsystemen bevestigt. Deze zelfspannende clip is vervaardigd van hoogwaardige verenstaallegeringen zoals 60Si2MnA en biedt een continue klemkracht door zijn kenmerkende geometrische ontwerp. De E-Clip werkt zonder schroefdraad en vertrouwt op elastische vervorming om een consistente teenbelasting te behouden en tegelijkertijd thermische uitzetting, dynamische trillingen en wielbelastingen op te vangen.
Technische specificaties:
| Parameter | Specificatie | Typische waarde/bereik |
|---|---|---|
| Materiaalkwaliteit | Verenstaallegering | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Hardheidsbereik | HRC | 42-48 |
| Teenbelasting (16 mm diameter) | kgf | 500-700 |
| Teenbelasting (18 mm diameter) | kgf | 750-900 |
| Teenbelasting (20 mm diameter) | kgf | 1100-1400 |
| Vermoeidheid leven | Cycli | 5 miljoen zonder breuk |
| Maximale veerkracht | kN/clip | 14 |
| Toepasselijke railtypen | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Installatie- en onderhoudsperspectief:
- Vereist speciaal spangereedschap voor het correct inbrengen en verwijderen
- Geen aanpassing van het koppel nodig dankzij het zelfspannende ontwerp zonder schroefdraad
- Visuele inspectie mogelijk zonder demontage voor snelle conditiecontroles
- Insteekdiepte van 10-12 mm aanbevolen voor een optimale levensduur tegen vermoeiing
- De opening tussen de achterboog en de schouder moet binnen de specificatie van 3-9 mm blijven
Onderhouds- en operationeel perspectief
- Biedt maximale klemkracht van 14 kN per clip voor railbeveiliging
- Bereikt 5 miljoen vermoeidheidscycli zonder breuk onder standaardbelasting
- Kritische spanningsconcentratie gelegen aan de binnenkromming van de achterste boog
- Behoudt de kruipweerstand en torsiestabiliteit voor gelaste rupsbanden
- Een hardheidsbereik van HRC 42-48 zorgt voor elastisch herstel na doorbuiging
