Rail E Clip-bevestigingssysteem

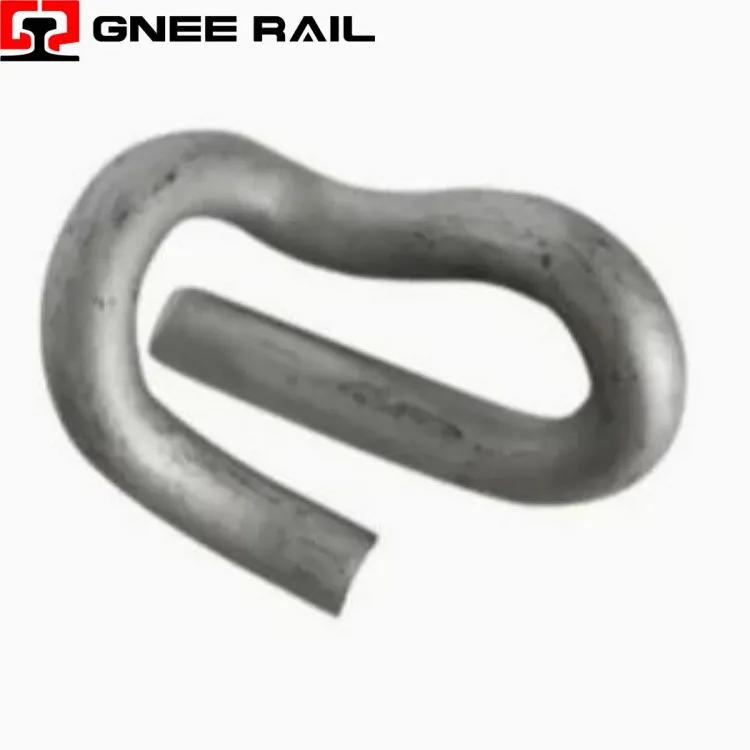

De Railway E-Clip is een gesmede elastische railbevestiging gemaakt van hoogwaardig- verenstaal. De unieke E--vormgeometrie zorgt voor een constante teenbelasting om de rails tegen dwarsliggers te houden onder dynamische treinkrachten. Zonder bouten of schroefdraad vertrouwt het op elastische afbuiging om trillingen te absorberen, het kruipen van de rails te weerstaan en de spoorstabiliteit te behouden. Het wordt wereldwijd veel gebruikt op routes voor zwaar- transport, passagiers en openbaar vervoer.
Technische specificaties:
| Parameter | Beschrijving | Typische waarde |
|---|---|---|
| Materiaal | Verenstaal volgens EN 10089 of gelijkwaardig | 60Si2Mn / 51CrV4 |
| Draaddiameter | Standaard ronde staafdiameter | 16 mm – 20 mm |
| Teenbelasting | Klemkracht per geïnstalleerde clip | 10 – 14 kN |
| Vermoeidheid leven | Cycli vóór fractuurrisico | Groter dan of gelijk aan 5 miljoen |
| Toepassing railtypen | UIC / BS / AREMA-profielen | UIC54, 115RE, BS113A |
| Oppervlakteafwerking | Type corrosiebescherming | Oliedip/verzinkt |
| Bedrijfstemperatuur | Omgevingstrackbereik | -40 graden tot +60 graden |
Installatie- en onderhoudsperspectief:
- Behoudt de klemkracht, zelfs na miljoenen wielbelastingscycli.
- Voorkomt dat de rail omvalt en dat de spoorbreedte in scherpe bochten groter wordt.
- Geen geleidelijk loskomen zoals geschroefde systemen; het elastische ontwerp is zelf-borgend.
- Bestand tegen plotselinge schokbelastingen zonder brosse breuk.
- Faal-veilig ontwerp: zichtbaar verlies van de clip geeft aan dat vervanging nodig is.
Onderhouds- en operationeel perspectief
- Constructie uit één-stuk elimineert losse kleine onderdelen ter plaatse.
- Alleen te installeren met behulp van een hydraulisch of handmatig spangereedschap.
- Geen momentsleutel of aandraaikalibratie vereist tijdens het aanbrengen.
- Kan worden verwijderd en hergebruikt als de doorbuiging binnen de perken blijft.
- Voorkomt onjuiste montage door eenvoudige geometrie-oriëntatie.
