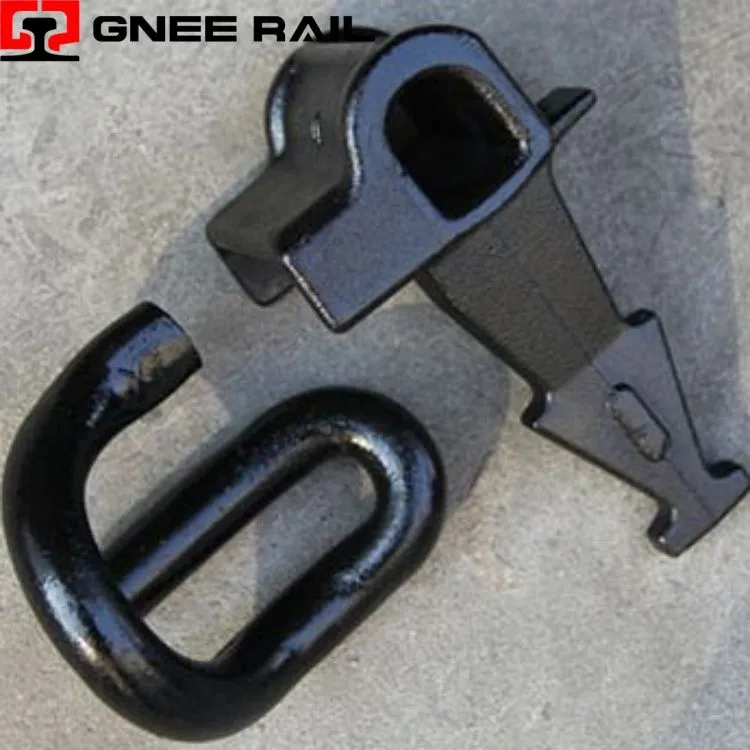

Rail E Clip-bevestigingssysteem
De Railway E-Clip is een veerkrachtige verenstalen sluiting die rails op betonnen dwarsliggers vergrendelt. De asymmetrische vorm zorgt voor een consistente teenbelasting, waardoor de rail wordt beschermd tegen verticale en zijdelingse krachten van het treinverkeer. De clip is ontworpen voor een hoge weerstand tegen vermoeidheid en absorbeert dynamische schokken zonder los te laten. Dit onderhoudsvrije-onderdeel is essentieel voor hoge-snelheidslijnen, vrachtroutes en stedelijke vervoerssystemen. De installatie gaat snel met behulp van een hydraulische applicator, waardoor een uniforme klemming over lange spoorsecties wordt gegarandeerd.
Technische specificaties:
| Parameter | Waarde | Eenheid |
|---|---|---|
| Materiaalkwaliteit | 60Si2Mn | Verenstaal |
| Hardheid | 42 – 48 | HRC |
| Teenbelasting | 10 – 12 | kN |
| Maximale doorbuiging | 14 | mm |
| Vermoeidheidscycli | 2,5 miljoen | minimum |
| Laagdikte | 80 | μm |
| Bedrijfstemperatuur | -40 tot +70 | rang |
| Gereedschapstype | Hydraulisch | applicator |
| Spoorcompatibiliteit | 50E1 – 60E1 | UIC-profielen |
Installatie- en onderhoudsperspectief:
- Asymmetrische poten zetten verticale wielbelasting om in elastische klemdruk.
- Progressieve veerconstante past de weerstand aan naarmate de doorbuiging onder belasting toeneemt.
- Een constante teenbelasting voorkomt dat de rail in de loop van de tijd kruipt en dat de spoorbreedte breder wordt.
- Energieabsorptie vermindert de overgedragen trillingen naar betonnen dwarsliggers.
- De zelfcentrerende geometrie-handhaaft de uitlijning na herhaalde belastingscycli.
Onderhouds- en operationeel perspectief
- 60Si2Mn verenstaal biedt een hoge vloeigrens voor elastisch herstel.
- Afschrikken en temperen creëren een uniforme martensitische structuur voor duurzaamheid.
- De toevoeging van een chroomlegering verbetert de hardbaarheid en weerstand tegen vermoeidheid.
- Thermisch verzinken- voorkomt corrosie in tunnel- en kustomgevingen.
- Oppervlaktehardheid balanceert slijtvastheid met ductiliteit voor installatie.
