Rail E Clip-bevestigingssysteem

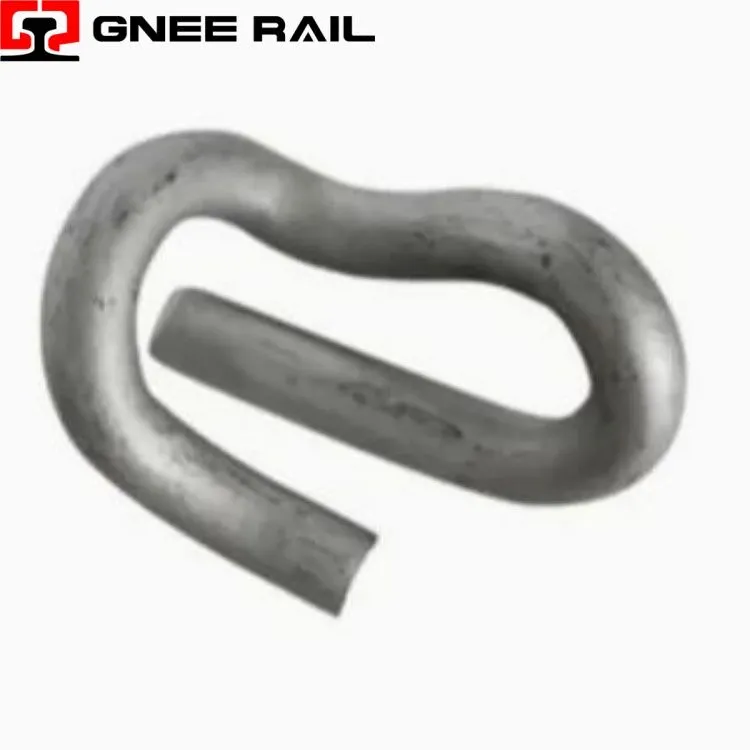

De Railway E-Clip is een elastisch railbevestigingsonderdeel van hoogwaardig verenstaal, ontworpen voor betonnen dwarsliggers. De unieke asymmetrische vorm zorgt voor een consistente klemkracht die de rail vasthoudt en tegelijkertijd gecontroleerde beweging mogelijk maakt. De clip absorbeert dynamische belastingen van passerende treinen, is bestand tegen het loskomen door trillingen- en vereist geen onderhoud na installatie. De E-Clip wordt veel gebruikt in hoge-snelheids-, vracht- en metrosystemen en garandeert spoorstabiliteit op lange- termijn
Technische specificaties:
| Parameter | Waarde | Opmerkingen |
|---|---|---|
| Materiaalkwaliteit | 60Si2Mn of 60Si2CrA | Verenstaal |
| Oppervlakteafwerking | Thermisch-verzinkt of Dacromet | Bescherming tegen corrosie |
| Toebelastingsbereik | 9 – 12 kN | Verstelbaar door ontwerp |
| Doorbuiging reizen | 10 – 14 mm | Elastisch werkbereik |
| Vermoeidheidscycli | > 2,000,000 | Volgens EN 13146 |
| Bedrijfstemperatuur | -40 graden tot +70 graden | Gebruik onder alle- weersomstandigheden |
| Installatiehulpmiddel | Hydraulische applicator | Handmatig of automatisch |
| Common-railtypen | 50 kg/m², 60 kg/m², UIC60, 115RE | Brede compatibiliteit |
Installatie- en onderhoudsperspectief:
- Het gebogen ontwerp van de clip slaat elastische energie op tijdens het doorbuigen van de rail.
- Het zet de verticale wielimpact om in gecontroleerde veercompressie.
- Asymmetrische poten verdelen de kracht gelijkmatig over de railvoet.
- De geometrie voorkomt spanningsconcentratie op kritische contactpunten.
- Door het elastische herstel keert de clip na elke belasting terug naar de oorspronkelijke vorm.
Onderhouds- en operationeel perspectief
- Gespecialiseerd hydraulisch gereedschap maakt een snelle en foutloze -foutloze installatie van clips mogelijk.
- Pre-montage op dwarsliggers vermindert de arbeid op- locatie en houdt de bezitstijd bij.
- Na de installatie is het niet meer nodig om de bouten aan te draaien of opnieuw- te spannen.
- Voor het verwijderen wordt hetzelfde gereedschap gebruikt, waardoor vervanging en onderhoud van de rail wordt vereenvoudigd.
- Het lichtgewicht ontwerp maakt eenvoudig hanteren en stapelen voor transport mogelijk.
