Rail E Clip-bevestigingssysteem

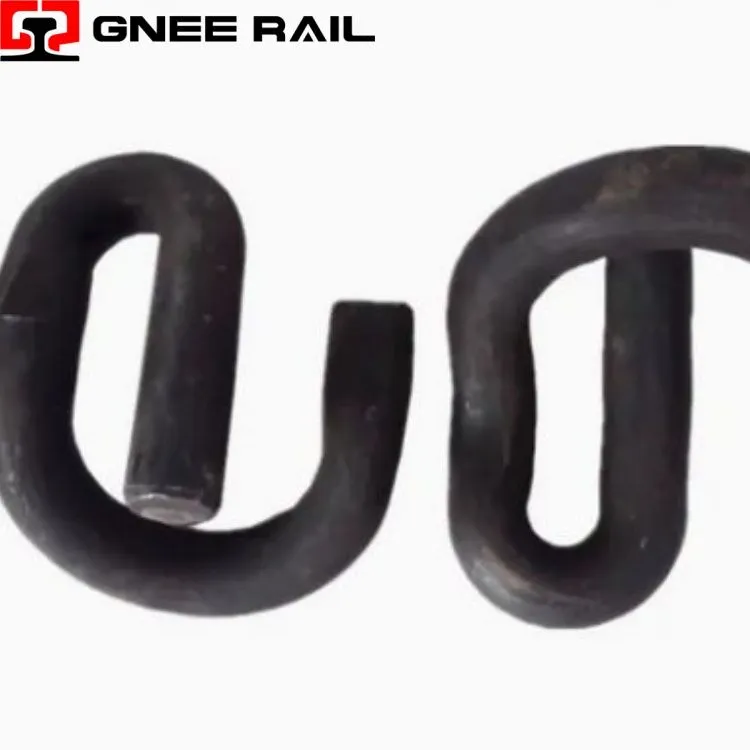

De Railway E-Clip is een veerkrachtige veerbevestiging met een opvallende epsilon--vormige geometrie, ontworpen voor betonnen dwarsliggersystemen. Het is vervaardigd uit verenstaal van hoge kwaliteit- door middel van nauwkeurige vorming en warmtebehandeling, en biedt duurzame klemkracht door elastische afbuiging. Het gesloten-lusontwerp zorgt voor een positieve retentie binnen de ingegoten- schouders, waardoor een betrouwbare railbevestiging wordt geleverd voor toepassingen met hoge- snelheid, zwaar- vervoer en massavervoer over de hele wereld.
Technische specificaties:
| Parameter | Specificatie | Prestatie-indicator |
|---|---|---|
| Geometrische vorm | Epsilon (ε)-profiel | Spanningsverdeling in drie- zones |
| Materiaalkwaliteit | 60Si2Mn / 55Si7 verenstaal | 42-48 HRC-hardheid |
| Klemkracht | 11-15 kN per clip | <15% relaxation after 5M cycles |
| Elastische afbuiging | 18-22 mm verticale beweging | Geschikt voor spoorverrekening |
| Corrosiebescherming | Zink-aluminium schilfercoating | >1.000 uur zoutnevel |
| Vermoeidheid leven | >5 miljoen cycli | EN 13146-4 gecertificeerd |
Installatie- en onderhoudsperspectief:
- De epsilonvorm (ε) creëert een veer met meerdere-radiussen die de buigspanning verdeelt over drie verschillende buigzones.
- De hielgeometrie met gesloten-lus sluit goed aan op de schouderzak, waardoor uitwerpen bij hoog- trillingen wordt voorkomen.
- Progressieve veerstijfheid zorgt voor een soepele respons onder normale belasting en zorgt tegelijkertijd voor stevige weerstand tijdens extreme railverplaatsingen.
- De symmetrische armconfiguratie zorgt voor een uitgebalanceerde klemkracht aan beide zijden van de railvoet, zodat de spoorbreedte consistent blijft.
Onderhouds- en operationeel perspectief
- Silicium-mangaanverenstaal (60Si2Mn / 55Si7) biedt de hardheid-taaiheidsbalans die nodig is voor cyclische belasting.
- Door het heet-vormen wordt de korrelstructuur uitgelijnd met het spanningstraject van de clip, waardoor ononderbroken belastingspaden ontstaan voor een langere levensduur tegen vermoeiing.
- Gecontroleerd afschrikken en temperen bereikt een hardheid van 42-48 HRC met een uniforme microstructuur over de hele dwarsdoorsnede.
