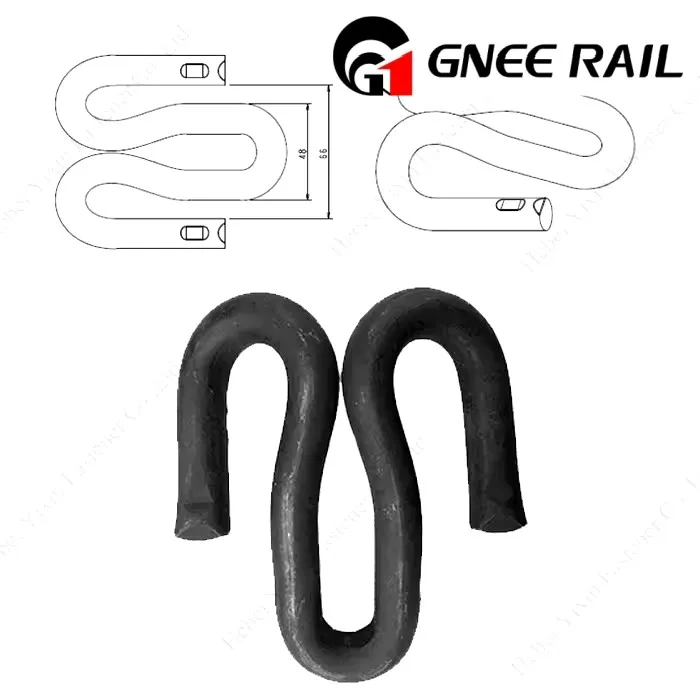

Volg snelle clips 1504

Het Fast Clip-systeem van Pandrol belichaamt innovatie op het gebied van railbevestiging. De Fast Clip 1504 GNEE van GNEE Rail is een boutloze, zeer elastische bevestigingsoplossing die superieure trillingsweerstand en stabiliteit biedt voor verbindingen tussen rail en dwarsligger. Ideaal voor efficiënte, kosteneffectieve spooraanleg, vermindert de onderhoudsbehoeften en maximaliseert de prestaties. GNEE Rail biedt een breed scala aan snelle clips, waaronder Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 en 1605. Bijkomende aanbiedingen omvatten systemen zoals Pandrol E Clip, SKL Clip, KPO Clamp, Nabla Clip en Deenik Clip. Onze producten voldoen volledig aan de wereldwijde normen en kunnen op maat worden gemaakt. Neem vandaag nog contact met ons op!

fast rail clip

Track Fast Clip-systeemspecificatie

Nee.	Item	Prestatie-index
1	Toegepast railtype	GB standaard stalen rail van 60 kg
2	Spoorbreedte	1435 mm
3	Onderste helling van de rail	1:40 spooronderhelling wordt op de spoorbielzen geplaatst
4	Longitudinale weerstand van rails	Over het algemeen is de longitudinale weerstand van elke set railbevestigingen en rails groter dan 9 kN;
5	Elasticiteit van het railbevestigingssysteem	Het railkussen heeft een statische stijfheid van 50 tot 70 kN/mm.
6	Vermoeidheidsprestaties	Na 3 miljoen belastingscycli is het bevestigingssysteem niet beschadigd en is de drukverandering in de gesp minder dan 20%; de longitudinale weerstand van de railveranderingen is minder dan 20%; de statische stijfheid van de gewrichtsveranderingen is minder dan 25%.
7	Isolatieweerstand	Het bevestigingssysteem is getest volgens EN13146-5 en de isolatieweerstand tussen de twee rails is groter dan 5 kΩ.
8	Zware omgevingsomstandigheden	Het bevestigingssysteem kan met succes worden gedemonteerd met een handmatig demontagegereedschap na de zoutsproeitest van 300 uur, beschreven in EN13146-6.
9	Aanpassingshoeveelheid tussen links en rechts van de rail	De aanpassing van de linker- en rechterpositie van de enkelstrengige rail: -4~+2mm; Afstelling spoorbreedte: -8 ~ +4 mm, afstelniveau is 1 mm.
10	Positie railhoogte	Het aanpassingsbedrag is 0mm.
11	Gespdruk en veerbereik	FC1504 type veerstang: gespdruk is 10 kN, veerbereik is 12 mm; FC1306 type veerstang: gespdruk is 3kN.
12	Trekweerstand van de ingebedde delen	De trekweerstand van de ingebedde ijzeren stoel in de spoorbielzen bedraagt niet minder dan 60 kN.

Volg Fast Clip 1504 technische parameters

Artikelnr	Materiaal	Diameter	Lengte van clip	Breedte clip	Gewicht	HRC	Druk	Vermoeidheidstest
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2001	60Si2Mn	ø18			0.6	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2007	60Si2Mn	ø18	105±5	38max	0.62	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR309	60Si2Mn	ø19	130		0.91	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR601	60Si2Mn	ø19			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR415	60Si2Mn	ø20			0.8	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
PR601	60Si2Mn	ø20				44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
DI	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E18	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E19	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
E20	60Si2Mn	ø18	100±3			44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL12	60Si2Mn	ø13			0.53	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-1508	60Si2Mn	ø15			0.58	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-1501	60Si2Mn	ø15			0.58	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
Snelle clip-16	60Si2Mn	ø16			0.6	44-48	Groter dan of gelijk aan 9,5KN	5000000 keer zonder pauze
