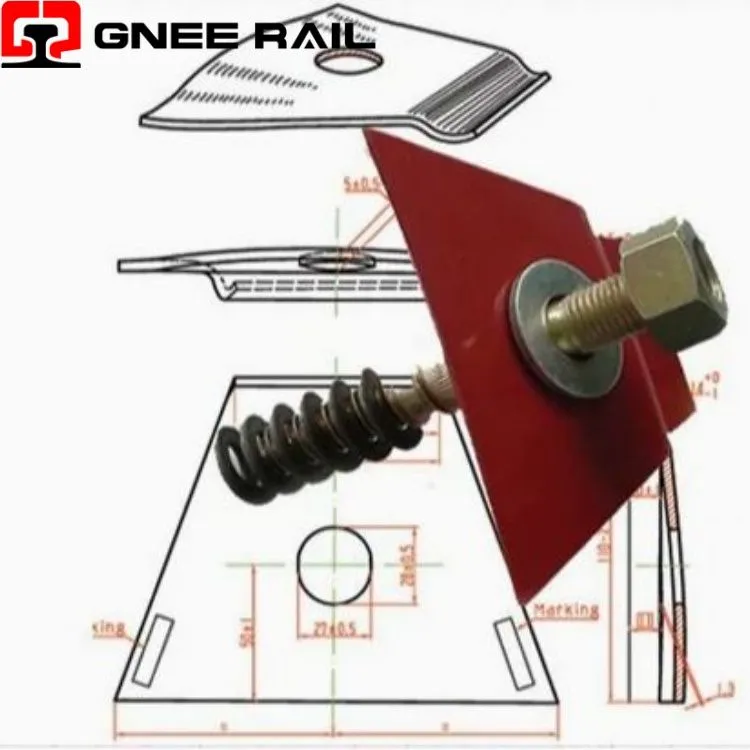

Nabla-clip van koolstofstaal

Spoorwegclip wordt gebruikt om de rails samen met de betonnen dwarsligger aan de onderliggende basisplaat te bevestigen. Er wordt een verscheidenheid aan verschillende typen heavy-duty clips gebruikt om de rails aan de onderliggende basisplaat of dwarsligger te bevestigen. Een daarvan is de E-clip, die de vorm heeft van een stompe paperclip. Een andere is de SKL Tension Clamp, tevens het meest gebruikte type over de hele wereld. Anderen zoals KPO Clamp en Nabla Clip, ook gebruikt in verschillende situaties.

Aanvraag sturen

Praat nu

Beschrijving

Technische Parameters

↵Rail Nabla bevestigingssysteem

Een spoorweg-Nabla-clip is eendriehoekig-gevormd verenstaal bevestigingssysteemvernoemd naar zijn onderscheidend vermogen∇-vormgeometriedat converteertverticale raildoorbuiging in aanvullende horizontale klemkracht- uniek onder alle railbevestigingen als deenige clip die de zijdelingse steun onder dynamische belasting vergroot, deenige clip geïnstalleerd door hamerslag in een vaste schouder zonder onderdelen met schroefdraad of grendels, en deenige bevestigingssysteem gecertificeerd onder EN13481-2 Categorie C voor scherpe bochten tot R150m

Technische specificaties:

Mislukkingsmodus	Betrokken onderdeel	Drempel / Limiet	Detectieproblemen	Gevolg
Apex-micro-scheur	Clip binnenradius	Impact off-centre >5 mm	Onzichtbaar tot breuk (18 maanden)	Plotselinge volledige breuk; geen voorafgaande afbuiging
Aambeeldwerk verharding	Schouderzak	Hardness >350 pk	Vereist een hardheidsmeter in het veld	Impact-energie weerspiegelt; nieuwe clip breekt vroeg
Trotse installatie	Clip-zitplaatsen	Flush >0,5 mm trots	Visueel; richtliniaal	Toe load 8 kN vs 12 kN; rail creep >3 mm/jaar
Mismatch in de metallurgie	Clipmateriaal	60Si2MnA versus 55Si7	XRF identiek; OES-koolstof vereist	Koudebreuk of versnelde teenslijtage
Generatiemismatch	Clip/schouder-interface	Pocket depth Δ >0,8 mm	Meting van de schuifmaat	Boven-rijden of onder-zitplaatsen; krachtfout ±25%
Gauge baffle kruip	PA66+30%GF-isolator	Thickness loss >2,0 mm	Voelermaat bij railvoet	Lateral slop >1,5 mm; spoorverbreding

Prestatiebereik:

Hamerslaggevoeligheid- Nabla is dehet enige grote clipsysteem dat nog steeds door een voorhamer wordt geïnstalleerd(2–3 slagen). Impactenergie: 80–120 J. Slag buiten-midden (<5 mm from heel centre) induces lokale plastische vervorming aan de topflank. Micro-scheurdiepte: 0,1–0,3 mm. Vermeerderingsperiode: 12–18 maanden. Mislukking: plotseling, geen zichtbare voorafgaande waarschuwing.

Verstoring van aambeeldslijtage- Het oppervlak van het schouderaambeeld-hardt uit als de clip herhaaldelijk wordt ingebracht. De hardheid neemt toe van 220 HB naar 380 HB na 500 cycli. Werk-gehard aambeeldabsorbeert niet langer impactenergie- energie reflecteert in de top van de clip. Gevolg: nieuwe clip geïnstalleerd in oude schouder → breuk bij 1,2 miljoen cycli versus 5 miljoen gecertificeerde cycli.

Onderhouds- en operationeel perspectief

Inverse afbuigingsversterking- De wielbelasting drukt de railvoet 1–2 mm in. Nabla's schuine benenzet deze verticale beweging om in een laterale contractie van 0,5–1,0 mmbij de cliptoe, waardoor de horizontale klemkracht toeneemt15–25% onder belasting. Geen enkel ander bevestigingsmiddel vertoont een negatief Poisson-ratio-gedrag.
Drie-wigactie- Clipcontacten opdrie verharde zones: twee hielankers in schouderzakken, één teenlager op de rand van de railvoet. Verticale belasting drijft de teen aandieper in de railvoethoek, waardoor zelf-{0}}energetische grip ontstaat. Deze wigwerking zorgt voor40-60% hogere lengtebeperkingdan symmetrische clips met een gelijkwaardige teenbelasting.
