Rail SKL clip bevestigingssysteem

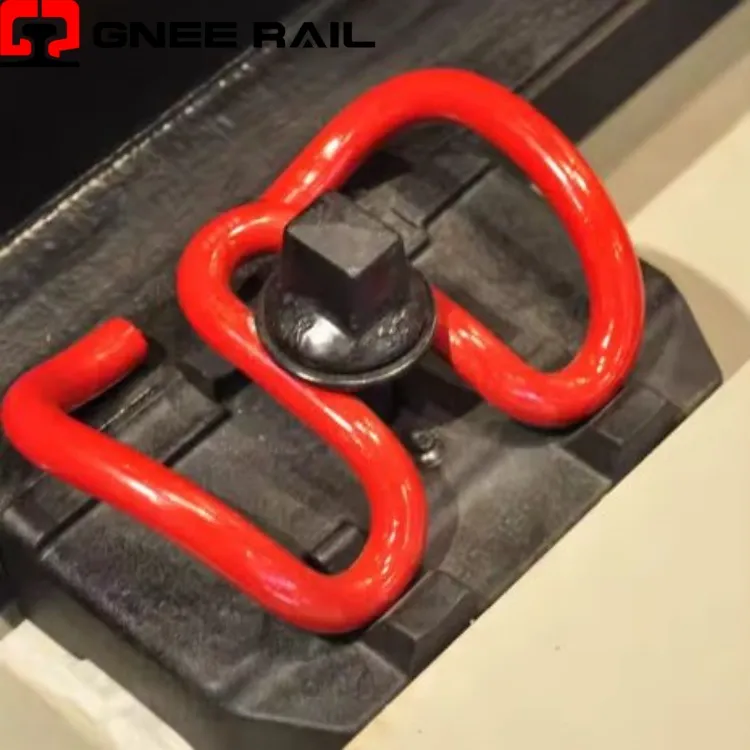

Railway SKL-clips zijn hoogwaardige elastische bevestigingsmiddelen vervaardigd uit verenstaal met een kenmerkende omega--vormige configuratie, ontworpen om consistente teenbelasting te bieden via vastgeschroefde- bevestigingssystemen. Deze clips fungeren als spancomponent binnen complete railbevestigingsconstructies en werken in combinatie met schuine geleidingsplaten en railkussens om de spoorgeometrie te behouden en tegelijkertijd de dynamische krachten van passerende treinen te absorberen.
Technische specificaties:
| Cliptype | Diameter | Teenbelasting | Applicatiesnelheid |
|---|---|---|---|
| SKL 12 | 13 mm | 9 kN | Tot 200 km/u |
| SKL 14 | 14 mm | 11 kN | Tot 250 km/u |
| SKL 15 | 15 mm | 13 kN | Tot 300 km/u |
| SKL24 | 16 mm | 15 kN | Zware trek |
| Materiaal | 38Si7/51CrV4 | Warmte behandeld | Anti-corrosiecoating |
| Standaard | UIC 864 | EN 13146 | AREMA Hoofdstuk 30 |
Installatie- en onderhoudsperspectief:
- Aangebracht met handmatige of mechanische schroef-gereedschappen
- Doorbuiging tijdens installatie duidt op de juiste klemkracht
- Visuele inspectie van de teenopening bevestigt de juiste plaatsing
- Verwijderbaar zonder aangrenzende spoorcomponenten te beschadigen
- Vooraf ingesteld op dwarsliggers voor een versnelde spooraanleg
Onderhouds- en operationeel perspectief
- Lineaire belasting-afbuigingsrelatie binnen werkbereik
- Centrale lus verdeelt de spanning gelijkmatig over het cliplichaam
- Behoudt de gespecificeerde teenbelasting na miljoenen belastingscycli
- Geschikt voor raillift- tot 3 mm zonder permanente verankering
- Biedt elastische beperking van zowel verticale als laterale krachten
