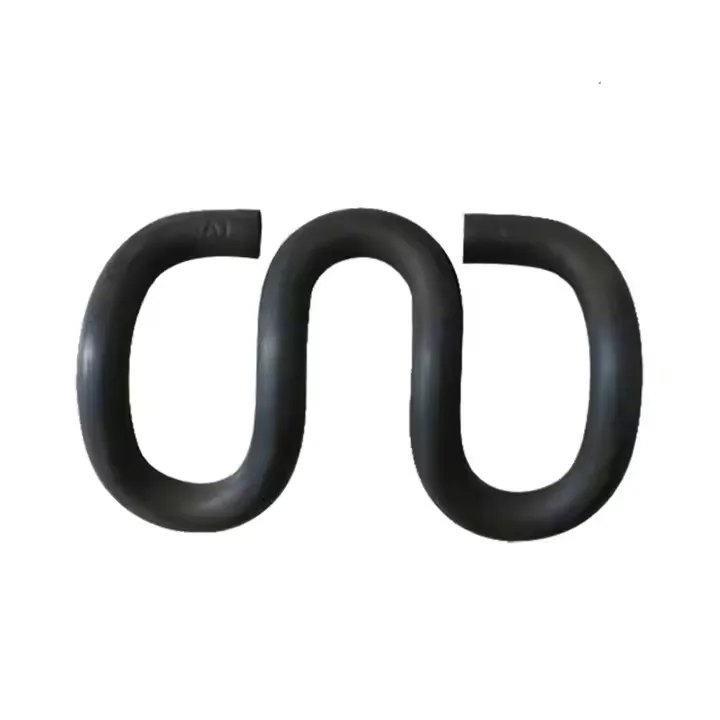

SKL-clips voor spoorwegen - Vergelijking van milieuaanpassing en levensduur
| Bedrijfsomgeving | SKL-model | Aangepaste functies | Materiaalupgrade | Optimalisatie van oppervlaktebehandeling | Verwachte levensduur (jaren) | Belangrijke prestatiegarantie | Onderhoudsfocus |
|---|---|---|---|---|---|---|---|
| Kust Hoog-Zout (Cl⁻ Groter dan of gelijk aan 500 mg/m³) | SKL 1-C | Anti-corrosie coating op de poten; Afgedichte clip-basisopening | 60Si2MnA → 65Si2MnWA (toegevoegde W voor corrosieweerstand) | Coating van zink-aluminiumlegering (20 μm) + passivering | 12–15 | Zoutnevel Groter dan of gelijk aan 800 uur (geen rode roest); Verlies van teenbelasting Minder dan of gelijk aan 10%/jaar | Driemaandelijkse coatinginspectie; Jaarlijkse teenbelastingstest |
| Koud plateau (-40 graden ~10 graden, hoogte groter dan of gelijk aan 3000 meter) | SKL 3-P | Ontwerp met lage- temperatuurbestendigheid; Vorst-bestendige isolator | 55SiMnMo → 55SiMnMoV (V toegevoegd voor lage- temperatuursterkte) | Dacromet-coating (15μm) + Koude-verf | 10–13 | Slagvastheid Groter dan of gelijk aan 60J (-40 graden); Geen brosse breuk | Voor-installatie lage- voorverwarmen op temperatuur; Twee-jaarlijkse isolatorcontrole |
| Stedelijke metro (hoge trillingen, 10-500 Hz) | SKL 12-M | Trilling-dempende beenstructuur; Versterkte pootwortel (afronding R=2.5mm) | 60Si2MnA → 60Si2MnCr (toegevoegde Cr voor weerstand tegen vermoeidheid) | Epoxy poedercoating (80μm) + anti-loslatingslijm | 8–11 | Vermoeidheidsduur Groter dan of gelijk aan 1,2×10⁷ cycli; Koppelverlies Minder dan of gelijk aan 5%/6 maanden | Maandelijkse trillingsmonitoring; Driemaandelijkse hercontrole van het koppel |
| Mijnbouw (zuur stof, pH 4–6) | SKL 24-Mi | Zuur-bestendig cliplichaam; Stof-stofdichte hoes | 45MnSiV → 304 roestvrij staal (voor zuurbestendigheid) | Elektrolytisch polijsten + PTFE-coating (10μm) | 7–9 | Onderdompeling in zuur Langer dan of gelijk aan 500 uur (geen corrosie); Stofophoping Minder dan of gelijk aan 0,5 mm/jaar | Maandelijkse stofverwijdering; Half-jaarlijkse zuurbestendigheidstest |
| Woestijn hoog-Temperatuur (60 graden ~85 graden, zandstorm groter dan of gelijk aan 10 dagen/jaar) | SKL 14-D | Materiaal dat bestand is tegen hoge- temperaturen; Zand-proof beenvorm | 65Si2MnWA → 50CrVA (hogere temperatuurstabiliteit) | Keramische coating (12 μm) + zand-bestendige film | 9–12 | Hoge- temperatuur (85 graden) verlies van teenbelasting Minder dan of gelijk aan 8%; Slijtage door zanderosie Minder dan of gelijk aan 0,1 mm/jaar | Twee-jaarlijkse prestatietest bij hoge- temperaturen; Maandelijkse zandreiniging |
SKL-clips voor spoorwegen - Installatiefouten en gerichte oplossingen
| Type installatiefout | Manifestatie | Oorzaak | Detectiehulpmiddel | Noodafhandeling | Preventie op lange termijn.- | Kostenimpact |
|---|---|---|---|---|---|---|
| Clip scheef (groter dan of gelijk aan 3 graden ten opzichte van verticaal) | Ongelijkmatig contact met spoor; Afwijking van de teenbelasting Groter dan of gelijk aan 20% | 1. Verkeerde uitlijning van het gat in de bodemplaat (groter dan of gelijk aan 1 mm); 2. Hoekfout met installatiegereedschap | Niveaumeter; Teenbelastingstester | 1. Pas de positie van de voetplaat aan met vulstukken; 2. Installeer de clip opnieuw met het hoek-gecorrigeerde gereedschap | 1. Controleer vooraf- de coaxialiteit van de gaten in de basisplaat (minder dan of gelijk aan 0,5 mm); 2. Gebruik laser-uitgelijnde installatiehulpmiddelen | Laag (minder dan of gelijk aan $ 50/eenheid: vulplaten + arbeid) |
| Beenvervorming (buigen groter dan of gelijk aan 1 mm) | De clip kan niet volledig worden geplaatst; Onvoldoende klemkracht | 1. Over-kracht tijdens installatie (koppel groter dan of gelijk aan 70N·m); 2. Hardheid van het clipmateriaal is te laag (HRC<40) | Schuifmaat; Rockwell hardheidsmeter | 1. Vervang de vervormde clip; 2. Kalibreer de momentsleutel opnieuw naar het standaardbereik | 1. Stel de koppellimiet in (per model: 30–60N·m); 2. Batch-test cliphardheid (HRC 42–48) | Medium ($100–200/eenheid: nieuwe clip + arbeid) |
| Isolatorschade (scheuren/afbladderen) | Elektrische lekkage (voor geëlektrificeerd spoor); Clip-basiswrijving neemt toe | 1. Clip installation without insulator pre-positioning; 2. Insulator material aging (Shore D >85) | Isolatieweerstandstester; Shore-hardheidsmeter | 1. Vervang de beschadigde isolator; 2. Plaats de clip terug met de isolator uitgelijnd | 1. Gebruik de positioneringsmal voor de isolator; 2. Selecteer een anti-verouderingsisolator (Shore D 65–75) | Middel ($80-150/eenheid: isolator + arbeid) |
| Insufficiëntie van de teenbelasting (minder dan of gelijk aan 80% van de nominale waarde) | Spoor micro-beweging; Risico van losraken van de clip | 1. Clipvermoeidheid tijdens transport (trilling groter dan of gelijk aan 50 Hz); 2. Installatiekoppel te laag (minder dan of gelijk aan 30 N·m) | Teenbelastingsensor; Momentsleutel | 1. Draai vast met het standaardkoppel; 2. Vervang clips bij permanente vermoeidheid | 1. Gebruik schok-absorberende verpakkingen; 2. Na-installatie 100% teenbelastingbemonstering | Laag ($30-80/eenheid: arbeid + opnieuw testen) |
| Coating Peeling (oppervlak groter dan of gelijk aan 10 mm²) | Corrosie-initiatie; Rode roest binnen 3 maanden | 1. Onvoldoende laagdikte (minder dan of gelijk aan 50 μm); 2. Krasje voor installatiegereedschap | Laagdiktemeter; Visuele inspectie | 1. Bijwerken-met bijpassende coating; 2. Dicht het geschilde gebied af met anti-roestolie | 1. Controleer vooraf- de laagdikte (groter dan of gelijk aan 80 μm); 2. Gebruik met plastic-gecoate installatiegereedschappen | Laag ($20-50/eenheid: coating + arbeid) |
