E Clips snel spoorwegsysteem

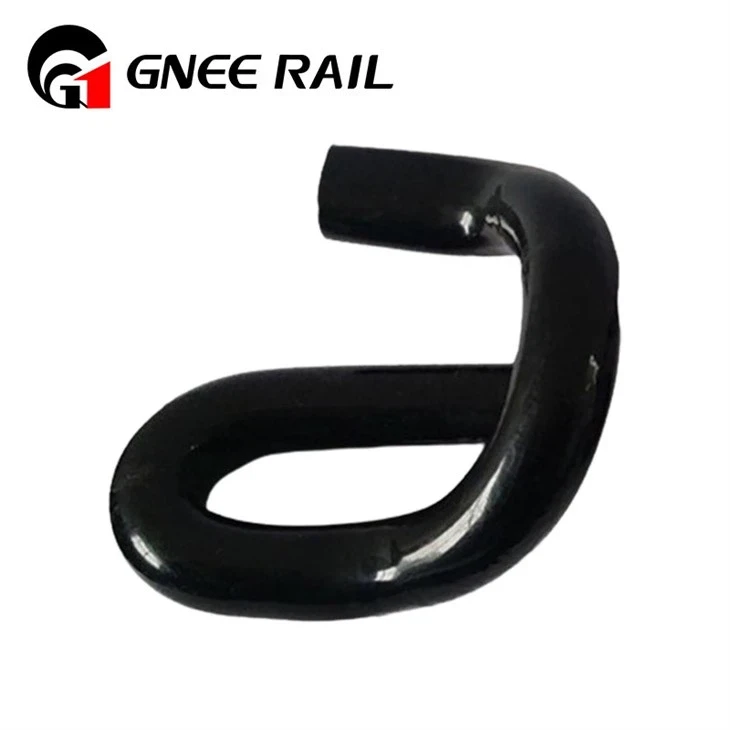

Spoorwegclip wordt gebruikt om de rails samen met de betonnen dwarsligger aan de onderliggende basisplaat te bevestigen. Er wordt een verscheidenheid aan verschillende typen heavy-duty clips gebruikt om de rails aan de onderliggende basisplaat of dwarsligger te bevestigen. Een daarvan is de E-clip, die de vorm heeft van een stompe paperclip. Een andere is de SKL Tension Clamp, tevens het meest gebruikte type over de hele wereld. Anderen zoals KPO Clamp en Nabla Clip, ook gebruikt in verschillende situaties.

Aanvraag sturen

Praat nu

Beschrijving

Technische Parameters

Dynamische vermoeidheidstestparameters en impact op het milieu

Modelnr.	Vermoeidheidstestfrequentie (Hz)	Belastingsamplitude (kN)	Cycli vooraf- laden	Testtemperatuurgroepen (graden)	Gekwalificeerd vermoeidheidsleven (cycli)	Resterende vervormingslimiet (mm)	Variatie in levensduur van vermoeidheid (versus kamertemperatuur)	Normnaleving testen
E1609	10	5-10	1000	-40, 20, 60	Groter dan of gelijk aan 3.000.000	Kleiner dan of gelijk aan 1,5	-25% (lage temperatuur), -12% (hoge temperatuur)	UIC 515-4, GB/T 1222
E1809	12	6-12	1000	-40, 20, 60	Groter dan of gelijk aan 4.000.000	Kleiner dan of gelijk aan 1,2	-22% (lage temperatuur), -10% (hoge temperatuur)	BS 970, DIN 17221
E1813	10	5-10	1000	-40, 20, 60	Groter dan of gelijk aan 3.000.000	Kleiner dan of gelijk aan 1,5	-24% (lage temperatuur), -11% (hoge temperatuur)	AREMA, EN 13481-2
E2009	15	8-15	1000	-40, 20, 60	Groter dan of gelijk aan 5.000.000	Kleiner dan of gelijk aan 1,0	-28% (lage temperatuur), -15% (hoge temperatuur)	ISO 9001, UIC 515-4
E2055	15	8-15	1000	-40, 20, 60	Groter dan of gelijk aan 5.000.000	Kleiner dan of gelijk aan 1,0	-26% (lage temperatuur), -13% (hoge temperatuur)	DIN 17221, GB/T 1222

Systeemcompatibiliteit en aanpassingskenmerken

Modelnr.	Bijpassend bevestigingssysteem	Lateraal aanpassingsbereik (mm)	Verticale aanpassingscapaciteit (mm)	Compatibiliteit van basisplaten	Aanpassingsvermogen van de installatie	Belangrijkste aanpassingsvoordelen	Toepassingsgeschiktheid voor spoortypen
E1609	Pandrol DRS	±3	5-10	Gietijzer, Composiet	Houten/betonnen dwarsliggers	Onopvallend- ontwerp; eenvoudige fijnafstelling-	Conventionele zijlijnen
E1809	Pandrol SRS	±5	8-12	Gegoten staal	Voor-ingebedde ijzeren stoelen	Zelf-spannend; geen hercontroles van het koppel	Gewone hoofdspoorwegen
E1813	AREMA standaardsysteem	±4	6-10	Gietijzer	Composiet/beton dwarsliggers	Gekartelde basis; stabiele aanpassing	Regionale passagierslijnen
E2009	Snel- bevestigingssysteem	±5	10-15	Gietstaal met hoge-sterkte	Ballastloze baan	Precisiemeterretentie; anti-kruip	Hoge-snelheid/snelle spoorwegen
E2055	Turnout-bevestigingssysteem	±6	8-12	Versterkte gietstaal	Wisselzone dwarsliggers	Multi-directionele aanpassing	Spoorwegwisselsecties
