Spoore CLIP-bevestigingssysteem

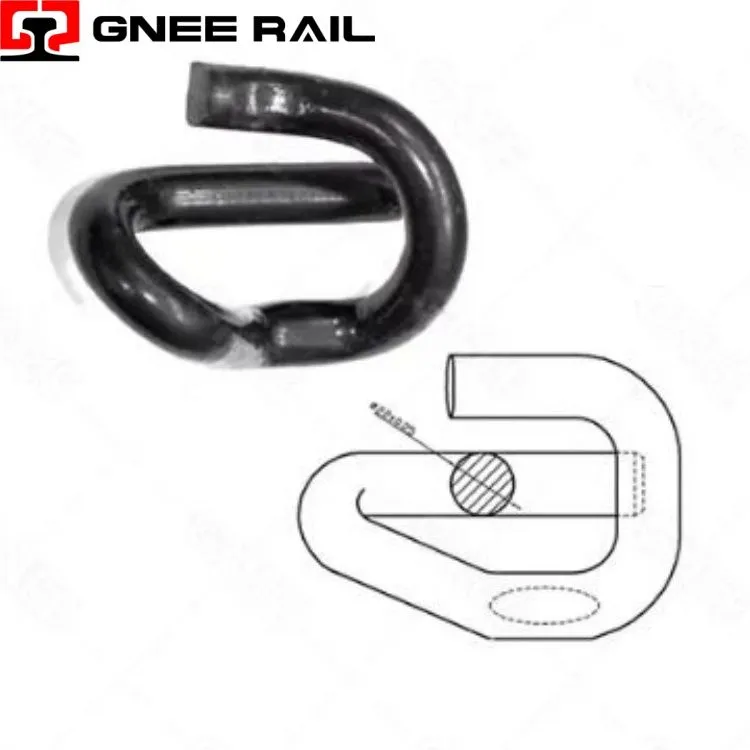

De Railway E-Clip is een voor-voorgespannen veerbevestiging met constante- kracht, vervaardigd uit gehard en getemperd verenstaal, dat zich onderscheidt door zijn geometrische configuratie met gesloten- lus, die in doorsnede een duidelijk 'E'-profiel vormt. Dit bevestigingsmiddel is ontworpen voor integratie met ingestorte schouders op betonnen dwarsliggers en maakt gebruik van een vrijdragend veerprincipe waarbij het cliplichaam tijdens de installatie elastisch wordt vervormd om mechanische energie op te slaan die zich vertaalt in aanhoudende neerwaartse druk op de railvoet.
Technische specificaties:
| Attribuut | Technische details | Prestatie-indicator |
|---|---|---|
| Het lenteprincipe | Cantilever met gesloten-lusbevestiging | Elastische energieopslag door afbuiging |
| Materiaal Standaard | Verenstaal volgens EN 10089 of gelijkwaardig | 1.300 – 1.600 MPa treksterkte |
| Installatiekracht | Invoeging met hendel-bediend | 200 – 400 N handmatige inspanning |
| Statische klembelasting | Per railzitting (2 clips) | 18 – 28 kN totaal |
| Kwaliteitscertificering | Industrienormen | Naleving van ISO 9001, EN 13481-serie |
Installatie- en onderhoudsperspectief:
- Positief mechanisch slot:De hielgeometrie met gesloten{0}}lus grijpt aan op een corresponderende uitsparing in het gips-in de schouder, waardoor een positieve mechanische vergrendeling ontstaat die voorkomt dat de clip uitgeworpen wordt onder- hoogfrequente trillingen of plotselinge zijdelingse impact.
- Draaipuntstabiliteit:De hiel{0}}naar-schouderinterface functioneert als een vast draaipunt tijdens installatie en onderhoud, waardoor de klemkrachtvector consistent blijft over het gehele elastische bereik van de clip.
- Slijtagecompensatie:De schoudercontactoppervlakken zijn ontworpen met royale stralen die kleine slijtage in de loop van de tijd opvangen zonder de geïnstalleerde geometrie of klemeigenschappen van de clip te veranderen.
Onderhouds- en operationeel perspectief
- Breed werkingsbereik:De parameters van de verenstaallegering en de warmtebehandeling zijn geselecteerd om consistente elastische eigenschappen te behouden over het temperatuurspectrum van -40 graden tot +70 graden dat voorkomt bij wereldwijde spoorwegactiviteiten.
- Coördinatie van thermische expansie:De geometrie van de clip is geschikt voor differentiële thermische uitzetting tussen stalen rail, betonnen dwarsligger en de clip zelf, zonder extra spanning te veroorzaken die de stabiliteit van de klemkracht zou beïnvloeden.
- UV-stralingsweerstand:Het corrosiebeschermingssysteem omvat UV-stabiele toplagen die degradatie van de integriteit van de coating voorkomen op blootgestelde spoorgedeelten waar zonlicht de veroudering van het materiaal versnelt.
Gnee Professionele leverancier
