Beschrijving
Technische Parameters

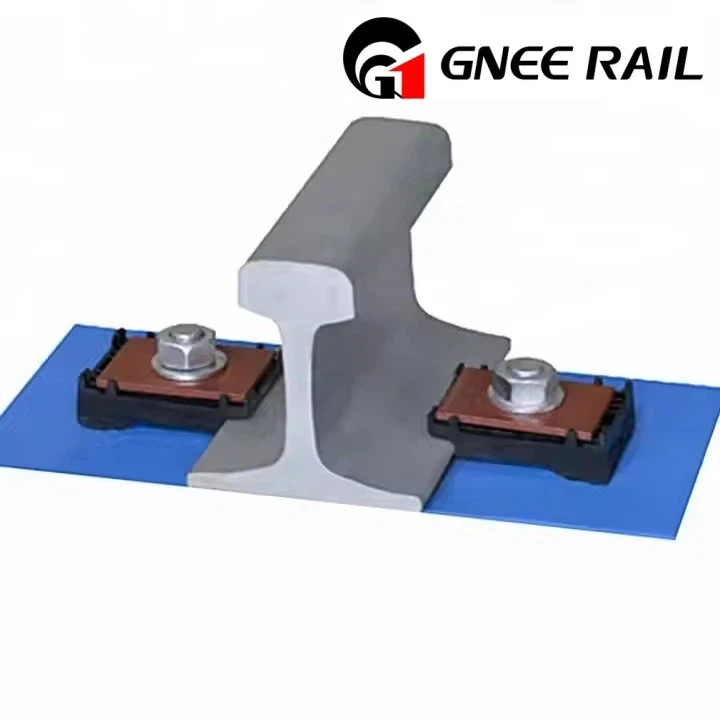

Nabla-clips voor spoorwegen - Aanpassing aan het milieu en weerstand tegen corrosie
| Parameter | Detail | |||
|---|---|---|---|---|
| Structureel type | Elastisch Niet-- scheidend type | |||
| Schouder - aanwezigheid | Met Schouder | |||
| Bevestigingsmethode | Bout - vastgemaakt | |||
| Hoogteverstellingsbereik | 10 mm | |||
| Instelbereik meter | - 8mm ~ + 4mm | |||
| Klemkracht | 11kN | |||
| Lente beroerte | 9 mm | |||
| Statische stijfheid | 70 kN/mm |
Spoorweg Nabla Clips - Dynamische belastingprestatie- en faalcriteria
| Nabla Clip-model | Nominale klemkracht (kN) | Dynamische slagvastheid (kN) | Toegestane zijdelingse verplaatsing | Mislukkingscriteria |
|---|---|---|---|---|
| Nabla-N16-Marine | 9–11 | Groter dan of gelijk aan 16 (enkele impact) | Minder dan of gelijk aan 1,5 mm (minder dan 10 kN laterale kracht) | Clamping force drop >20%; Zichtbare scheuren |
| Nabla-N18-Noordpoolgebied | 11–13 | Groter dan of gelijk aan 18 (enkele impact) | Minder dan of gelijk aan 1,3 mm (minder dan 12 kN laterale kracht) | Cold brittleness fracture; Deformation >2 mm |
| Nabla-N14-Vochtig | 7–9 | Groter dan of gelijk aan 14 (enkele impact) | Minder dan of gelijk aan 1,6 mm (minder dan 8 kN laterale kracht) | Corrosion-induced clamping force drop >25% |
| Nabla-N20-Industrieel | 13–15 | Groter dan of gelijk aan 20 (enkele impact) | Minder dan of gelijk aan 1,0 mm (minder dan 14 kN laterale kracht) | Coating loss >30%; Elasticity loss >15% |
| Nabla-N12-woestijn | 5–7 | Groter dan of gelijk aan 12 (enkele impact) | Minder dan of gelijk aan 1,8 mm (minder dan 6 kN laterale kracht) | Abrasion-induced thickness reduction >10% |
