Beschrijving
Technische Parameters

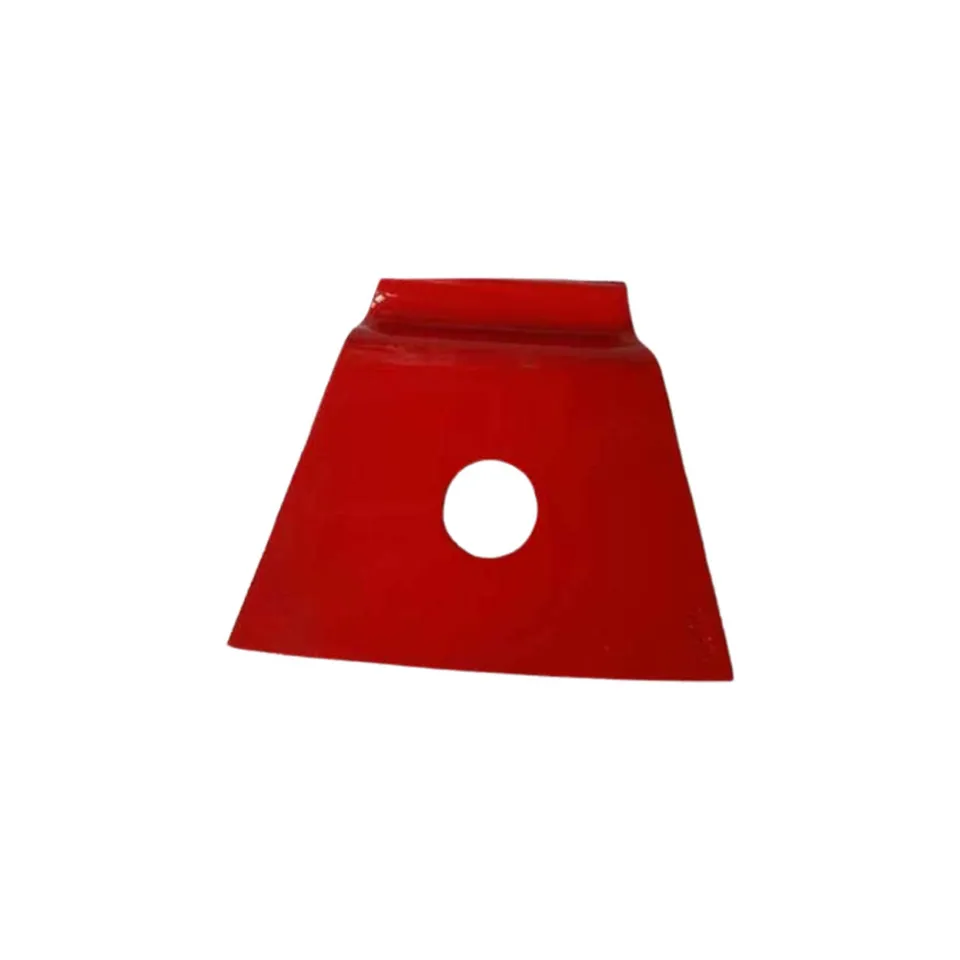

Spoorweg Nabla Clips - Structurele en materiaalspecificaties
| Model | Draaddiameter | Werkbereik | Werkhoogte | Kernmateriaal | Hardheid | Nominale klemkracht | Oppervlaktebehandeling | Gewicht |
|---|---|---|---|---|---|---|---|---|
| Nabla-N14 | 14 mm | 85 ± 2 mm | 35 ± 1 mm | 60Si2MnA | 43–47 HRC | 7–9 kN | Thermisch-verzinken (80μm) | 0,36 kg/st |
| Nabla-N16 | 16 mm | 92 ± 2 mm | 39±1mm | 55SiMnVB | 44–48 HRC | 9–11 kN | Dacromet-coating (12μm) | 0,51 kg/st |
| Nabla-N18 | 18 mm | 100 ± 2 mm | 43 ± 1 mm | 60Si2CrNiA | 45–49 HRC | 11–13 kN | Zn-Al-legering (60 μm) | 0,67 kg/st |
| Nabla-N20 | 20 mm | 108 ± 2 mm | 47 ± 1 mm | 65Mn | 42–46 HRC | 13–15 kN | Epoxy poedercoating (50μm) | 0,84 kg/st |
| Nabla-N12-Ins | 12 mm | 78 ± 2 mm | 31 ± 1 mm | 38Si7 + PA66-isolatielaag | 40–44 HRC | 5–7 kN | Elektrische isolatiecoating (45μm) | 0,28 kg/st |
Railway Nabla Clips - Applicatiecompatibiliteit en prestatievalidatie
| Nabla Clip-model | Bijpassende installatieaccessoires | Inspectie-item | Acceptatiecriterium | Inspectiehulpmiddel |
|---|---|---|---|---|
| Nabla-M14 | M16 zeskantbout (lengte 50 mm) + platte ring (φ16×30×2mm) | Klemkracht | 7-9 kN | Momentsleutel (nauwkeurigheid ±3%) |
| Nabla-M16 | M18 zeskantbout (lengte 55 mm) + veerring (φ18×34×3mm) | Dikte van de oppervlaktecoating | Groter dan of gelijk aan 12μm (Dacromet) | Magnetische diktemeter |
| Nabla-M18 | M20 zeskantbout (lengte 60 mm) + borgring (φ20×38×4mm) | Afwijking van de werkhoogte | ±1mm | Schuifmaat met schuifmaat (nauwkeurigheid 0,02 mm) |
| Nabla-M20 | M22 zeskantbout (lengte 65 mm) + isolatiering (φ22×42×5mm) | Isolatieweerstand (geïsoleerd type) | Groter dan of gelijk aan 10⁸ Ω | Isolatieweerstandstester |
| Nabla-Ins12 | M14 zeskantbout (lengte 45 mm) + PA66 isolatiehuls | Vermoeidheidstest (1,2×nominale belasting) | Geen breuk na 3×10⁶ cycli | Vermoeidheid testmachine |
