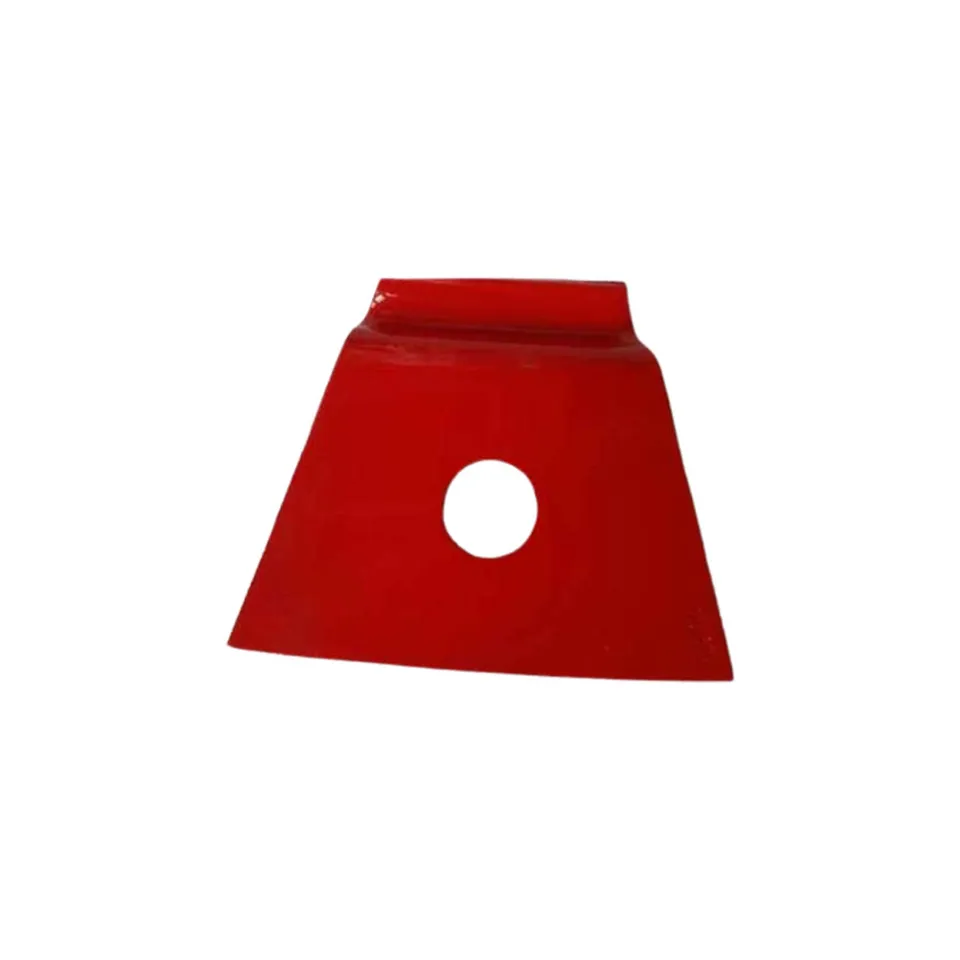

Spoorwegbevestiging Nabla Clips

Nabla-clip wordt veel gebruikt in sommige landen in Noord-Afrika. Het wordt ook gebruikt op betonnen dwarsliggers en wordt samen met enkele accessoires gebruikt, zoals een schroefspies en een isolator. De Nabla-clip heeft uitstekende elastische eigenschappen, met een belasting van 2500DaN

Aanvraag sturen

Praat nu

Beschrijving

Technische Parameters

Spoorweg Nabla-clips

Managementfase	Sleutelitem	Test-/bedieningsmethode	Acceptatiecriterium	Bemonsterings-/uitvoeringsregel	Gereedschap/referentie
Inkomende inspectie	Naleving van materiaal- en milieuvoorschriften	Handheld PMI + RoHS-test	C: 0,56–0,65% (60Si2MnA); Pb/Cd/Hg Minder dan of gelijk aan 1000 ppm	3 stuks/batch; 4 stuks/batch	Draagbare PMI-analysator; RoHS-detector
Installatie	Installatiesnelheid en koppel	Stopwatch + Momentsleutel	Installatie Minder dan of gelijk aan 18s/clip; Koppel (M10: 48–62N·m, M12: 68–78N·m)	15 stuks/100m baan	Digitale stopwatch; Precisie momentsleutel
In-Servicecontrole	Klemkracht en slijtage	Dynamische krachttester + diktemeter	Krachtverlies Minder dan of gelijk aan 6% Na 7×10⁵ Cycli; Coatingslijtage Minder dan of gelijk aan 8%	3 stuks/km per kwartaal	Dynamische krachttester; Magnetische diktemeter
Noodonderhoud	Vervangingsefficiëntie	Mock-noodvervanging	Vervanging Minder dan of gelijk aan 35s/clip (team van 2 personen)	10 stuks/500m baan (jaarlijkse oefening)	Standaard installatietoolkit
Batchkwaliteitscontrole	Dimensieconsistentie	Coördinatenmeetmachine (CMM)	Diameter/dikteafwijking Minder dan of gelijk aan ±0,12 mm	2% van batch (min.. 3 stuks)	CMM (nauwkeurigheid: ±0,005 mm)

Railway Fastening Nabla Clips

Praktische checklist voor kwaliteit en werking

Managementfase	Sleutelitem	Test-/bedieningsmethode	Acceptatiecriterium	Bemonsterings-/uitvoeringsregel	Gereedschap/referentie
Inkomende inspectie	Naleving van materiaal- en milieuvoorschriften	Handheld PMI + RoHS-test	C: 0,56–0,65% (60Si2MnA); Pb/Cd/Hg Minder dan of gelijk aan 1000 ppm	3 stuks/batch; 4 stuks/batch	Draagbare PMI-analysator; RoHS-detector
Installatie	Installatiesnelheid en koppel	Stopwatch + Momentsleutel	Installatie Minder dan of gelijk aan 18s/clip; Koppel (M10: 48–62N·m, M12: 68–78N·m)	15 stuks/100m baan	Digitale stopwatch; Precisie momentsleutel
In-Servicecontrole	Klemkracht en slijtage	Dynamische krachttester + diktemeter	Krachtverlies Minder dan of gelijk aan 6% Na 7×10⁵ Cycli; Coatingslijtage Minder dan of gelijk aan 8%	3 stuks/km per kwartaal	Dynamische krachttester; Magnetische diktemeter
Noodonderhoud	Vervangingsefficiëntie	Mock-noodvervanging	Vervanging Minder dan of gelijk aan 35s/clip (team van 2 personen)	10 stuks/500m baan (jaarlijkse oefening)	Standaard installatietoolkit

gne-professionele leverancier

Railway Fastening Nabla Clips
