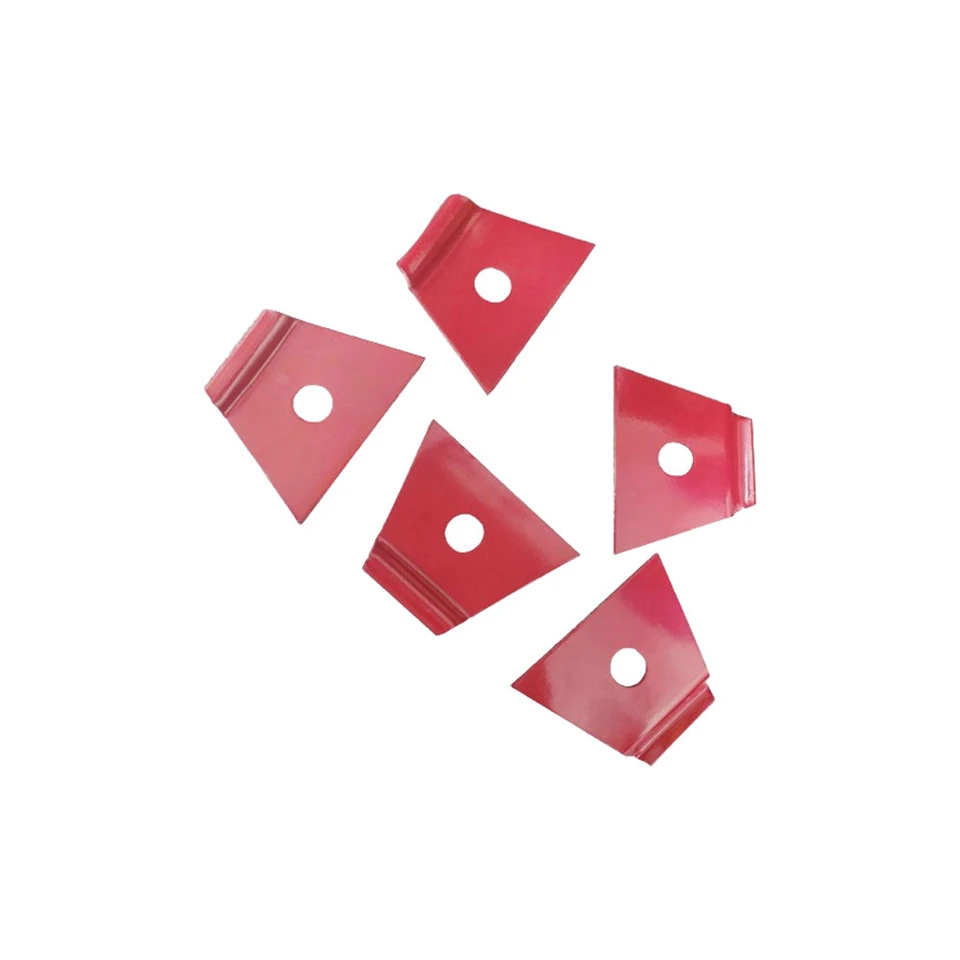

Spoorwegbevestigingsmiddelen Stalen rail Nabla Clips

Model

Materiaal

Hardheid

Oppervlaktebehandeling

Openingsgrootte clip

Bijpassende Sleeper Slot-specificatie

Toepasselijk railtype

Nabla-12-LT

50CrVA

41–46 HRC

Elektrolytisch-verzinken (groter dan of gelijk aan 25 μm)

28 ± 1 mm

30×15mm (Houten Dwarsligger)

30 kg/m lightrail

Nabla-14-Main

60Si2MnA

43–48 HRC

Thermisch verzinken- (groter dan of gelijk aan 90 μm)

32 ± 1 mm

34×18mm (betonnen dwarsligger)

50 kg/m hoofdrail

Nabla-16-HD

55SiMnVB

45–50 HRC

Dacromet (groter dan of gelijk aan 10 μm) + verzinken

36 ± 1 mm

38×20mm (composiet dwarsligger)

75 kg/m zware-transportrail

Nabla-15-HS

60Si2CrVA

46–52 HRC

Dacromet + Afdichtmiddel (groter dan of gelijk aan 12 μm)

34 ± 1 mm

36×17 mm (hogesnelheidsslaper)

60 kg/m hogesnelheidsrail.-

Nabla-10-Tram

60Si2MnA

40–45 HRC

Epoxycoating (groter dan of gelijk aan 60 μm)

25 ± 1 mm

27 × 12 mm (tramslaapcabine)

22 kg/m stedelijke tramrail

Inspectiefase

Sleutelitem

Testmethode

Bemonsteringsregel

Gereedschap/referentie

Inkomende cheque

Materiaal- en structuurintegriteit

Handheld PMI + ultrasone foutdetectie

5 stuks/batch

Draagbare PMI-analysator; Ultrasone tester

Dynamische vermoeidheidstest

Trillingsbestendigheid

Servo-hydraulische vermoeidheidstester

3 stuks/batch

Vermoeidheidstester (0-50 Hz instelbaar)

Extreme conditietest

Lage-Taaiheid en corrosie bij lage temperaturen

Lage-impacttester + zout-Spuitkamer

2 stuks/batch

-60 graden lage-Temperatuurimpacttester; Zoutsproeikamer

On-Installatie op locatie

Slotpasvorm en koppelmatch

Sleepersleufmeter + momentsleutel

15 stuks/100m baan

Precisie gleufmeter; Digitale momentsleutel

Service op lange termijn-

Elasticiteit Herstel en slijtage

Compressie-Hersteltester + diktemeter

4 stuks/km per jaar

Elasticiteitstester; Magnetische diktemeter
