SpoorSKL CLIP bevestigingssysteem

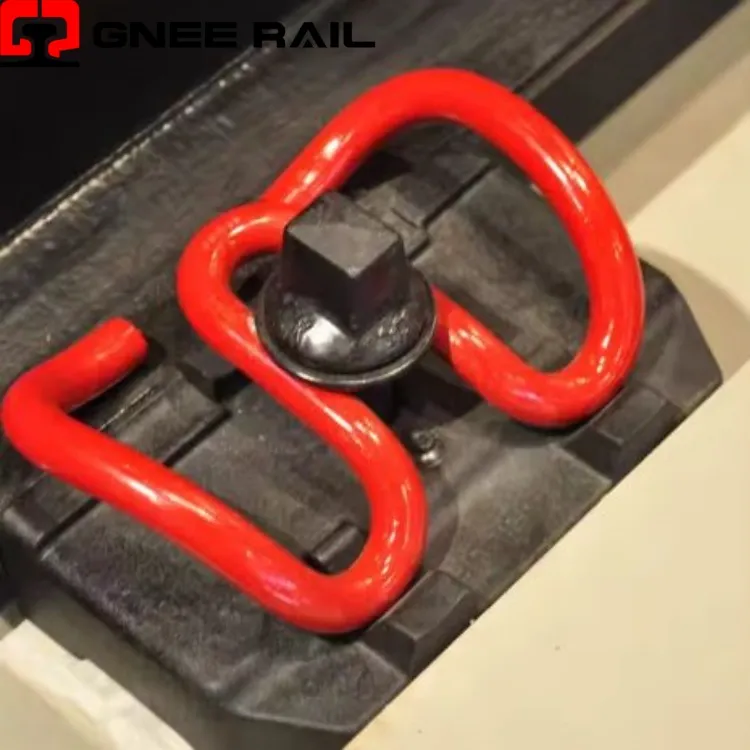

De Railway SKL Clip is een gesmeed veerstalen bevestigingsmiddel dat functioneert als een veerkrachtig twee- bevestigingssysteem voor het bevestigen van rails aan betonnen dwarsliggers via een gepatenteerde schouderinterface. De kenmerkende omega{2}}vormige kroon en divergerende armconfiguratie creëren een zelfcentrerend effect tijdens de installatie, waardoor een symmetrische belastingoverdracht naar de railvoet wordt gegarandeerd. Deze clip is ontworpen voor hoge-snelheid en zware- toepassingen en maakt gebruik van een gecontroleerd-momentontwerp waarbij de buigas strategisch is gepositioneerd om de elastische energieopslag te maximaliseren en tegelijkertijd de permanente vervorming gedurende tientallen jaren van gebruik te minimaliseren.
Technische specificaties:
| Attribuut | Technische details | Prestatie-indicator |
|---|---|---|
| Vormmethode | Heet smeden met matrijs-gecontroleerde afmetingen | De graanstroom volgt de spanningscontouren |
| Warmtebehandeling | Austempering (bainitische transformatie) | Slagvastheid Groter dan of gelijk aan 50 J (Charpy) |
| Installatie kracht | Vereiste gereedschap voor verticale plaatsing | 15 kN – 25 kN inbrengkracht |
| Elastisch bereik | Maximaal toegestane doorbuiging | Tot 22 mm zonder plastische vervorming |
| Benchmark levensduur | Zware- toepassingsgegevens | >30 jaar of 800 MGT |
Installatie- en onderhoudsperspectief:
- Gecontroleerde austempering:Onderworpen aan een isotherme warmtebehandeling die een bainitische microstructuur produceert, die een superieure taaiheid en scheurvoortplantingsweerstand biedt in vergelijking met conventionele martensitische verenstaalsoorten.
- Beheer van oppervlakte-integriteit:Na{0}}de nabewerking omvat het gecontroleerd verwijderen van ontkoling en het nauwkeurig slijpen van kritische contactoppervlakken om spanningsverhogers te elimineren die vermoeiingsproblemen zouden kunnen veroorzaken.
- Optimalisatie van de graanstroom:Het warme- smeedproces brengt de korrelstructuur van het materiaal in lijn met het spanningstraject van de clip, waarbij het natuurlijke belastingspad van kruin tot teen wordt gevolgd voor verbeterde duurzaamheid.
Onderhouds- en operationeel perspectief
- Schouder in elkaar grijpende:Nauwkeurig-bewerkte zakken in het gips-in de schouder grijpen in de hiel van de clip met een gedefinieerde perspassing, waardoor een stijf reactiepunt ontstaat dat laterale migratie bij hoge krommingen voorkomt.
- Pad-interactieprofiel:De teengeometrie van de clip is zo ontworpen dat hij druk uitoefent via een brede-voetisolator, waardoor de kracht gelijkmatig wordt verdeeld over het oppervlak van het railpad om plaatselijke extrusie van het pad te voorkomen.
- Capaciteit voor het vasthouden van meters:Onafhankelijke afstelling van de clip naar links en rechts maakt fijnafstelling-van de spoorbreedte mogelijk tijdens de installatie, zonder dat de dwarsligger opnieuw hoeft te worden gepositioneerd.
Gnee Professionele leverancier
