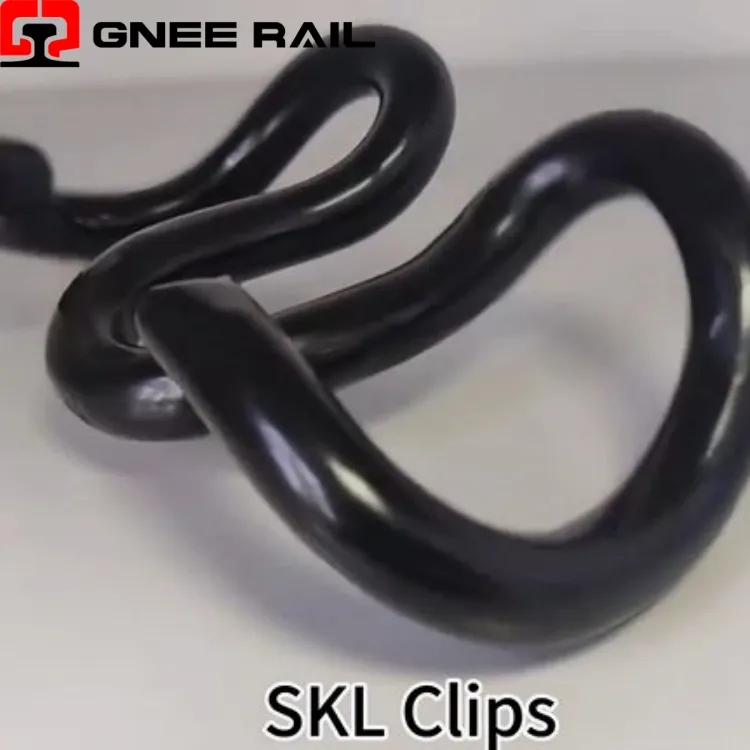

SpoorSKL CLIP bevestigingssysteem
De Railway SKL Clip is een V--vormige, veerkrachtige veerbevestiging vervaardigd uit hoogwaardig- micro{2}}gelegeerd verenstaal door middel van nauwkeurig heet-smeedwerk en gecontroleerde warmtebehandelingsprocessen, speciaal ontworpen voor directe bevestiging aan betonnen dwarsliggers via gestandaardiseerde ingegoten- schouders. Dit bevestigingsmiddel onderscheidt zich door zijn symmetrische dubbele-armconfiguratie en kenmerkende kroongeometrie. Het werkt volgens een puur buigprincipe waarbij de twee benen tijdens de installatie elastisch naar buiten worden afgebogen, waardoor de uitgeoefende verticale kracht wordt omgezet in een aanhoudende horizontale klemdruk tegen de railvoet.
Technische specificaties:
| Parameter | Specificatie | Prestatiekenmerk |
|---|---|---|
| Geometrisch type | V-vormige, symmetrische dubbele-arm | Puur buigveerprincipe |
| Materiaalclassificatie | Micro-gelegeerd verenstaal | 1.100 – 1.300 MPa vloeigrens |
| Installatiemethode | Verticaal inbrengen met hydraulisch of handmatig gereedschap | 20 – 35 kN inbrengkracht |
| Elastische afbuiging | Armverplaatsing uit de vrije staat | 20 – 28 mm per arm |
| Servicetemperatuur | Volledig operationeel bereik | -45 graden tot +65 graden |
Installatie- en onderhoudsperspectief:
- Geoptimaliseerde kroonradius:Het parabolische kroonprofiel verdeelt de buigspanning gelijkmatig over de breedte van de clip, waardoor plaatselijke spanningsconcentraties worden geëlimineerd die vermoeidheid zouden versnellen in eenvoudiger V--veerconfiguraties.
- Variabele sectiedikte:De dwars{0}}doorsnede loopt geleidelijk taps toe vanaf de kruin tot de teen, waardoor de materiaalverdeling wordt afgestemd op de buigmomentomhulling en onnodige massa wordt verminderd waar de spanningsniveaus lager zijn.
- Neutrale aspositionering:Het geometrische zwaartepunt is strategisch geplaatst om ervoor te zorgen dat trek- en drukspanningen in evenwicht blijven over het gehele elastische doorbuigingsbereik, waardoor de levensduur van vermoeiing wordt gemaximaliseerd.
Onderhouds- en operationeel perspectief
- Progressieve betrokkenheid:De cliparmen zijn ontworpen met een taps toelopende leiding-die tijdens de installatie geleidelijk in de schouderzakken grijpt, waardoor de maximale insteekkrachten worden verminderd en een soepele, gecontroleerde zit mogelijk wordt gemaakt.
- Hoorbare zitplaatsbevestiging:Er vindt een duidelijke klik of klik plaats wanneer de cliparmen volledig in de schouderbevestigingsfuncties grijpen, waardoor operators onmiddellijke akoestische feedback krijgen over de juiste installatie.
- Over-Invoegpreventie:Mechanische stops die in de schouderinterface zijn geïntegreerd, voorkomen overmatige doorbuiging van de clip voorbij de elastische limiet en beschermen zo tegen plastische vervorming tijdens de installatie.
