Railschroef Spike bevestigingssysteem

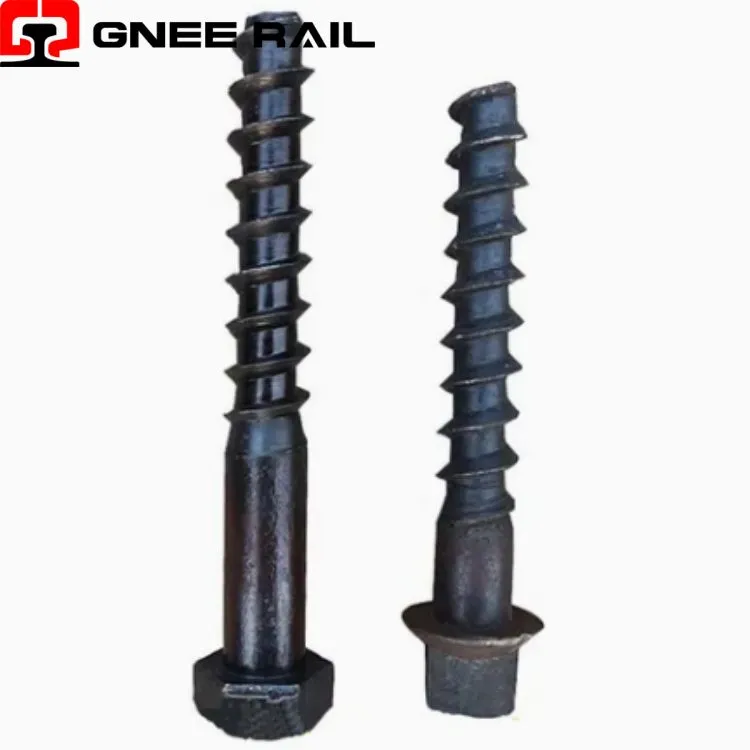

De Spoorwegschroef Spike is een bevestigingsapparaat met schroefdraad dat is ontworpen voor het bevestigen van railbasisplaten of directe railbevestiging aan houten, composiet- of betonnen dwarsliggers door middel van roterende installatie in plaats van door stoten. Gekenmerkt door zijn doorlopende spiraalvormige schroefdraad, vierkante of zeskantige kopconfiguratie en gesmede of gewalste constructie, zet dit bevestigingsmiddel het toegepaste koppel om in axiale klemkracht, waardoor een consistente en meetbare voorspanning ontstaat die stabiel blijft onder dynamische spoorbelasting.
Technische specificaties:
| Parameter | Specificatie | Prestatiekenmerk |
|---|---|---|
| Productieproces | Gewalste of gesneden draden | Gewalste draden bieden superieure weerstand tegen vermoeidheid |
| Materiaalkwaliteit | Middelmatig-koolstofstaal of gelegeerd staal | Typisch bereik 1038 – 4140 |
| Klemkrachtbereik | Per bevestigingsmiddel | 8 – 15 kN (toepassingsafhankelijk) |
| Installatiekoppel | Toegepaste rotatiekracht | Typisch bereik 150 – 300 Nm |
| Intrekkingsweerstand | Ultieme uittrekcapaciteit- | 15 – 25 kN in gezond hout |
Installatie- en onderhoudsperspectief:
- Optimalisatie van de spiraalhoek:De draadinvoerhoek wordt berekend om zelf{0}}zelfsluitende eigenschappen te verschaffen waarbij de wrijvingsweerstand groter is dan de neiging tot terug- aandrijving, waardoor spontaan losraken onder invloed van trillingen wordt voorkomen zonder dat aanvullende vergrendelingsmechanismen nodig zijn.
- Asymmetrisch draadprofiel:De last-dragende flank heeft een steilere hoek dan de achterflank, waardoor de krachtoverbrenging tijdens trekbelasting wordt geoptimaliseerd en tegelijkertijd een schone spaanafvoer tijdens de installatie wordt vergemakkelijkt.
- Wortelradiusontwerp:Royale stralen bij de draadwortels elimineren spanningsconcentratiepunten die vermoeiingsscheuren zouden kunnen veroorzaken onder de cyclische spanningsbelastingen die optreden bij spoortoepassingen.
Onderhouds- en operationeel perspectief
- Correlatie tussen koppel- en-spanning:Gevestigde relaties tussen toegepast koppel en ontwikkelde klemkracht maken nauwkeurige spanningscontrole mogelijk met behulp van gekalibreerde momentsleutels of geautomatiseerde installatieapparatuur.
- Vereisten voor voor- boren:Specificaties voor de diameter van de pilotgaten zijn gedefinieerd om een optimale materiaalverplaatsing te bieden.-Ondermaatse gaten riskeren splijten, terwijl te grote gaten de terugtrekcapaciteit verminderen.
- Optimalisatie van de installatiesnelheid:Grove draadspoed maakt snel inbrengen mogelijk, terwijl voldoende draadaangrijpingsdiepte behouden blijft voor de vereiste houdcapaciteit, waardoor de productiviteit van de installatie in evenwicht wordt gebracht met de prestaties.
Gnee Professionele leverancier
