Beschrijving
Technische Parameters

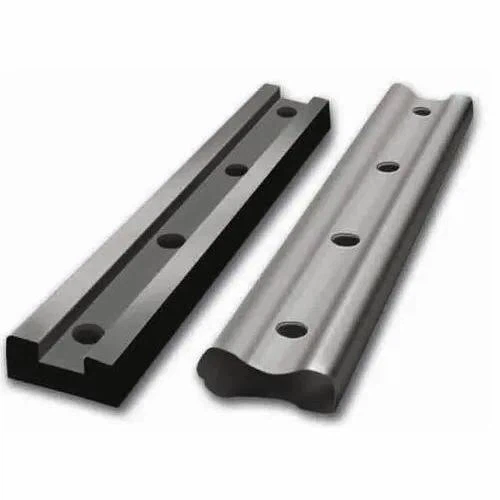

Rail Joint Bar / Fishplate Technische specificaties
| Parameter | Specificatie | Standaardreferentie |
|---|---|---|
| Materiaal | Q235b / 45# staal / 60Si2mn Hoogwarde staal | EN 13674-4 / Arema 3-4.3.2 |
| Oppervlaktebehandeling | Hot-dip gegalvaniseerd (groter dan of gelijk aan 80 μm) of epoxy gecoat | ISO 1461 / ASTM A123 |
| Spoorcompatibiliteit | 50 kg/m, 60 kg/m, 75 kg/m rails | UIC 864 / GB / T 11264 |
| Gatdiameter | 26-30 mm (voor standaard visbouten) | EN 14363 |
| Treksterkte | Groter dan of gelijk aan 500 MPa | EN 10025-2 |
| Vermoeidheid | Groter dan of gelijk aan 2 miljoen cycli (dynamische belasting) | EN 13146 |
Dimensionale normen
| Spoorwegtype | Lengte (mm) | Breedte (mm) | Dikte (mm) | Gat qty |
|---|---|---|---|---|
| 50 kg/m | 600-800 | 180-200 | 20-22 | 4 of 6 |
| 60 kg/m | 800-1000 | 200-220 | 22-24 | 6 |
| 75 kg/m | 1000-1200 | 220-240 | 24-26 | 6 |
Gnee-professionele leverancier
